Tryck–drag-spännare med rött handtag

Tryck–drag-spännare med rött handtag

Med liten vinklad fotplatta. För tryck- och dragspänning (samma funktion vid både tryck och drag). Lång styrning för stången med fästgänga och mutter. Förzinkad och passiverad. Nitar i rostfritt stål som, för storlek 2 och 3, löper i härdade bussningar. Hävarmsdelar och stång i härdat stål. Lager är försmorda. Hävarmen kan ställas i valfri vinkel i förhållande till fotplattan. Ergonomiskt, oljebeständigt handtag med stor greppyta och mjuka komponenter. Levereras komplett med härdad, förzinkad spännskruv nr 6880.

Finns även i utförande av rostfritt stål (nr 6841NI) samt i mattsvart utförande (nr 6841B).

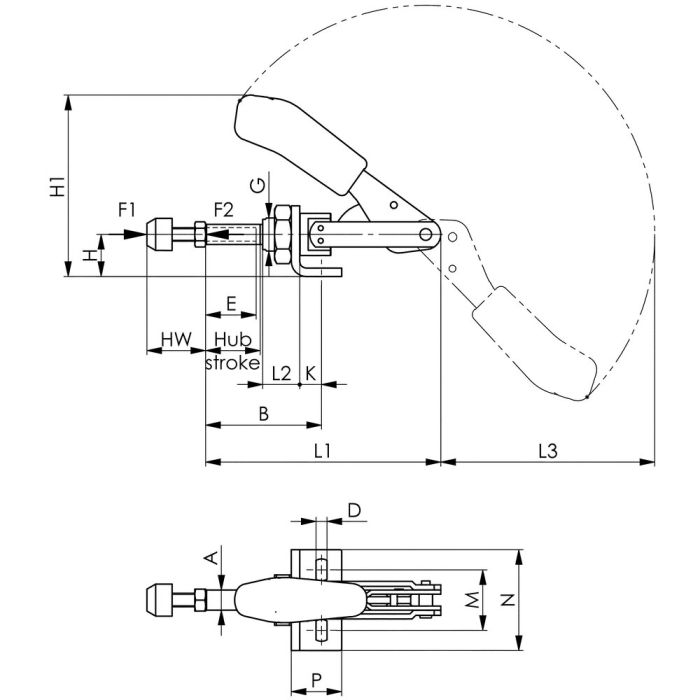

Förklaring av hållkrafter

• F1: Hållkraft i spänt läge före överlåsning

• F2: Hållkraft i låst (övercenter) läge

Artikelnummer: 94094

• Storlek: 0

• Hållkraft F1: 0,8 kN

• Hållkraft F2: 0,8 kN

• Spännskruv: M4 × 20

• Vikt: 65 g

Lämpliga tillbehör

• Spännskruv M4 × 20 – art.nr 98012

• Gummianslag M4 – art.nr 99309

Artikelnummer: 94110

• Storlek: 1

• Hållkraft F1: 1,0 kN

• Hållkraft F2: 1,0 kN

• Spännskruv: M4 × 20

• Vikt: 125 g

Lämpliga tillbehör

• Spännskruv M4 × 20 – art.nr 98012

• Gummianslag M4 – art.nr 99309

Artikelnummer: 94128

• Storlek: 2

• Hållkraft F1: 2,0 kN

• Hållkraft F2: 2,0 kN

• Spännskruv: M6 × 25

• Vikt: 245 g

Artikelnummer: 94136

• Storlek: 3

• Hållkraft F1: 2,5 kN

• Hållkraft F2: 2,5 kN

• Spännskruv: M8 × 35

• Vikt: 445 g

Artikelnummer: 94151

• Storlek: 5

• Hållkraft F1: 4,5 kN

• Hållkraft F2: 4,5 kN

• Spännskruv: M12 × 50

• Vikt: 880 g

Artikelnummer: 94367

• Storlek: 5-M27

• Hållkraft F1: 4,5 kN

• Hållkraft F2: 4,5 kN

• Spännskruv: M12 × 50

• Vikt: 900 g
