AMF-Writer Extra Large

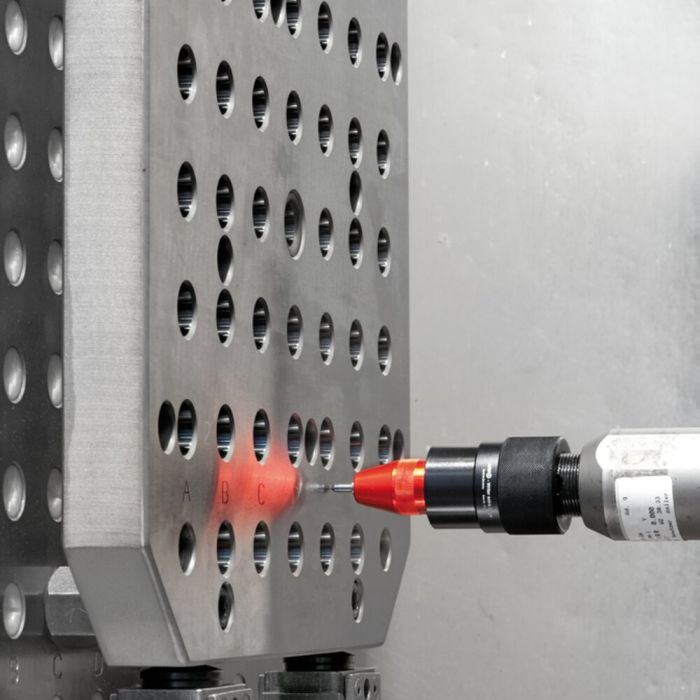

Verktyget är särskilt lämpat för märkning på ojämna eller grova ytor med stor teckenstorlek (läsbar från ca 4 mm) och bred linjetjocklek.
Lämpligt för material med hårdhet upp till 50 HRC.

Arbetsstyckets ojämnheter kompenseras automatiskt.
Märkhastigheten bestäms av maskinens matningshastighet och är oberoende av spindelvarvtalet.
Ytan kan märkas både torrt och vått.

Egenskaper

AMF‑Writer Extra Large har förstärkta styrningar och en bredare specialnål.
Inställningen sker steglöst genom en räfflad ställmutter och kan avläsas på en skala.
Eftersom inställningen kan göras även när verktyget sitter uppspänt passar det utmärkt för små och medelstora serier.
Används främst i 20 mm spännhylsor eller Weldon‑hållare.

Fördelar

Extremt hög slitstyrka
Lämpligt för märkning av grova och ojämna ytor
Enkel inställning via ställmutter, även i uppspänt läge

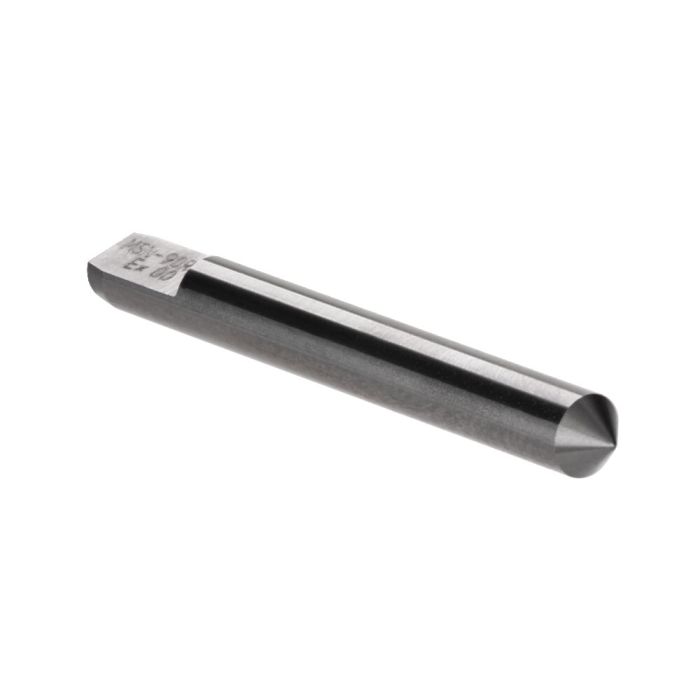

Teknisk data – Märkningsnål

Artikelnummer 17475

Nåltyp 60R10 Ex00
R1 1,0 mm
Varvtalsområde 0–300 r/min
Max märkhastighet 200 mm/min
Vikt 318 g

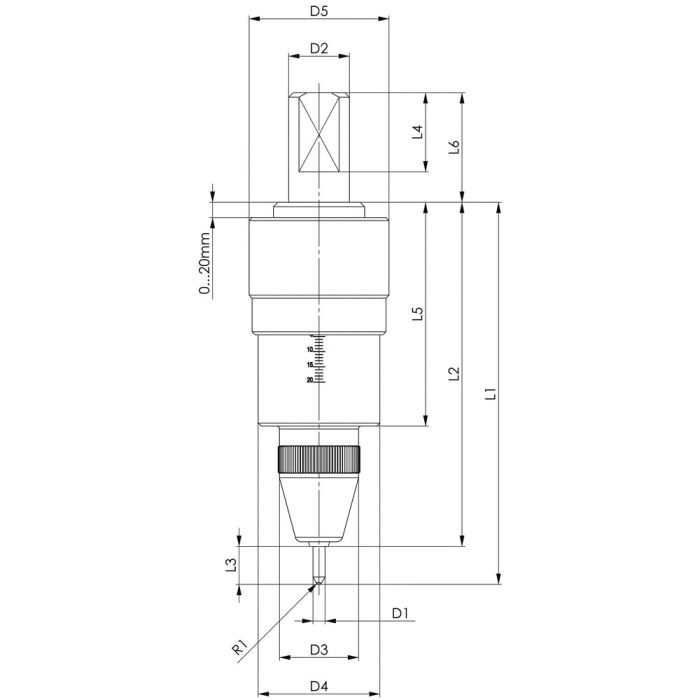

Teknisk data – Verktygsmått

Artikelnummer 17475

D1 4 mm
D2 20 mm
D3 26 mm
D4 40 mm
D5 46 mm
L1 126 mm
L2 113 mm
L3 13 mm
L4 26 mm
L5 74 mm
L6 36 mm
