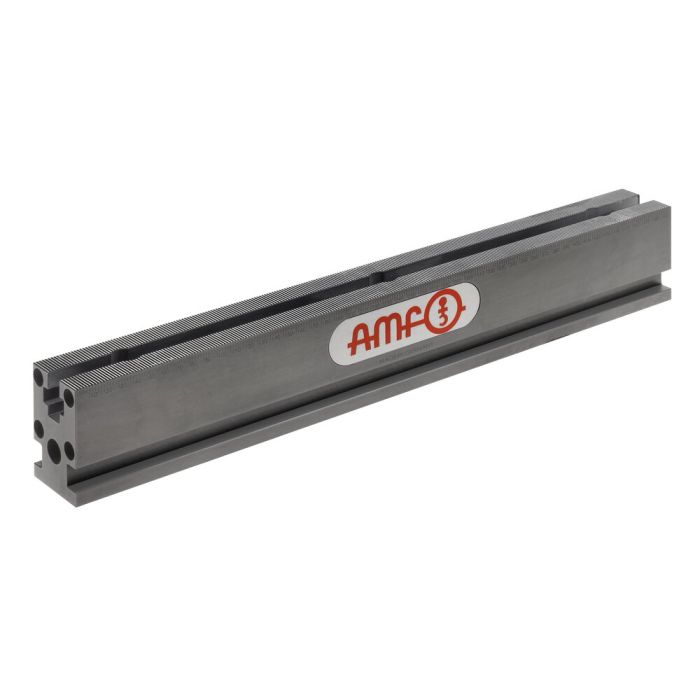

Spännskena

1. Sidoklämkant för klämsko artikelnummer 429258
2. Genomgående hål i spännskenan för insexskruv DIN ISO 4762‑M12 för montering med bult och spårmutter
3. Förberedd för montering i AMF Zero‑Point‑system
   Monteringshål med delning 50 eller 100 mm för dragknapp storlek 20

Andra monteringshål, exempelvis dragknapp storlek 10 eller 40, kan levereras på förfrågan
Positionering på spännskenans räffling är möjlig i steg om 2 mm

Applikation
Modulärt uppbyggt spännsystem med stora fördelar tack vare mångsidiga användningsmöjligheter
Kan användas för ett eller flera arbetsstycken
Snabb uppspänning av arbetsstycken för maskinbearbetning
Genom användning av ett brett sortiment av fasta stopp och kilklämmor anpassas systemet efter dina behov

Passande tillbehör finns också till övriga storlekar på förfrågan.

Artikelnummer 429035

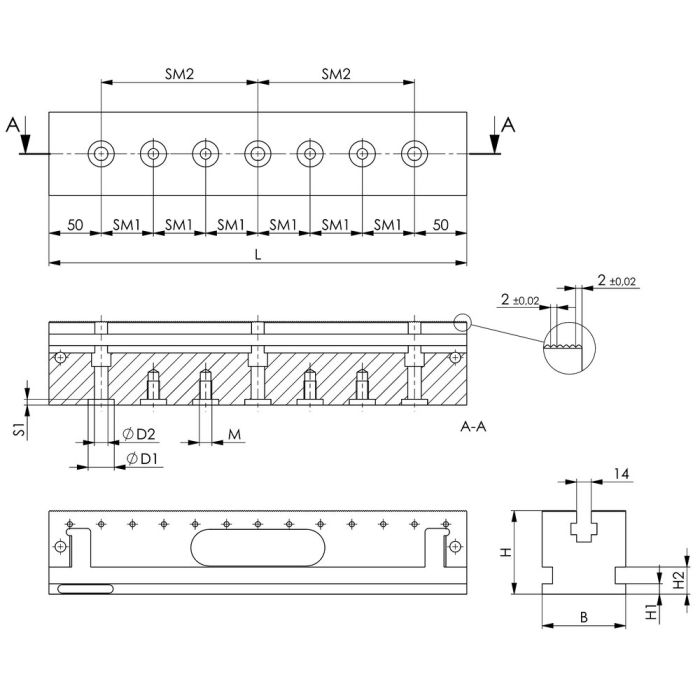

Storlek 50×300
b 50
dia. D1 +0,01 25
dia. D2 13
H ±0,02 80
H1 10
H2 26
L 300
m M12
S1 +0,03 5,5
SM1 ±0,01 50
SM2 ±0,01 100
Vikt 6680 g

Artikelnummer 429050

Storlek 50×400
b 50
dia. D1 +0,01 25
dia. D2 13
H ±0,02 80
H1 10
H2 26
L 400
m M12
S1 +0,03 5,5
SM1 ±0,01 50
SM2 ±0,01 150
Vikt 9050 g

Artikelnummer 429076

Storlek 80×400
b 80
dia. D1 +0,01 25
dia. D2 13
H ±0,02 80
H1 10
H2 26
L 400
m M12
S1 +0,03 5,5
SM1 ±0,01 50
SM2 ±0,01 150
Vikt 16480 g

Artikelnummer 429092

Storlek 50×500
b 50
dia. D1 +0,01 25
dia. D2 13
H ±0,02 80
H1 10
H2 26
L 500
m M12
S1 +0,03 5,5
SM1 ±0,01 50
SM2 ±0,01 200
Vikt 11430 g

Artikelnummer 429118

Storlek 80×500
b 80
dia. D1 +0,01 25
dia. D2 13
H ±0,02 80
H1 10
H2 26
L 500
m M12
S1 +0,03 5,5
SM1 ±0,01 50
SM2 ±0,01 200
Vikt 20780 g

Artikelnummer 429134

Storlek 80×600
b 80
dia. D1 +0,01 25
dia. D2 13
H ±0,02 80
H1 10
H2 26
L 600
m M12
S1 +0,03 5,5
SM1 ±0,01 50
SM2 ±0,01 250
Vikt 24950 g

Tillbehör

Kilklämma slät
Artikelnummer 429506
Bredd 30 mm

Fast spännback slät
Artikelnummer 429274
Bredd 30 mm

Spännbackar
Artikelnummer 429258
För spännskena 6376G
