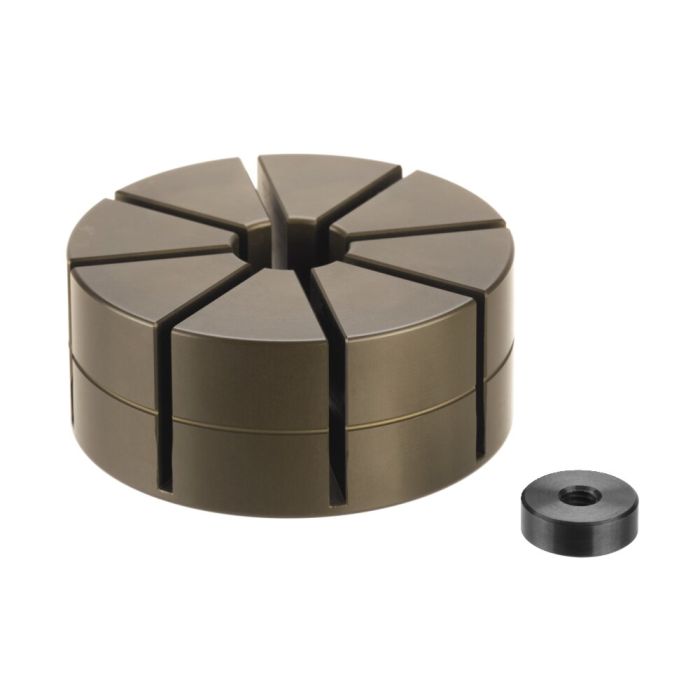

Spännhylseadapter – utvändig uppspänning

Spännhylseadaptern monteras på baselementet 6375M med fästkitet 6375BA (följ angivna åtdragningsmoment).
För att säkra arbetsstyckets kontur kläms adaptern först med låssprinten. Därefter fräses arbetsstyckets kontur in i adaptern med ett minimalt spändjup på 2 mm. Efter fräsning avlägsnas låssprinten och arbetsstycket kan spännas.

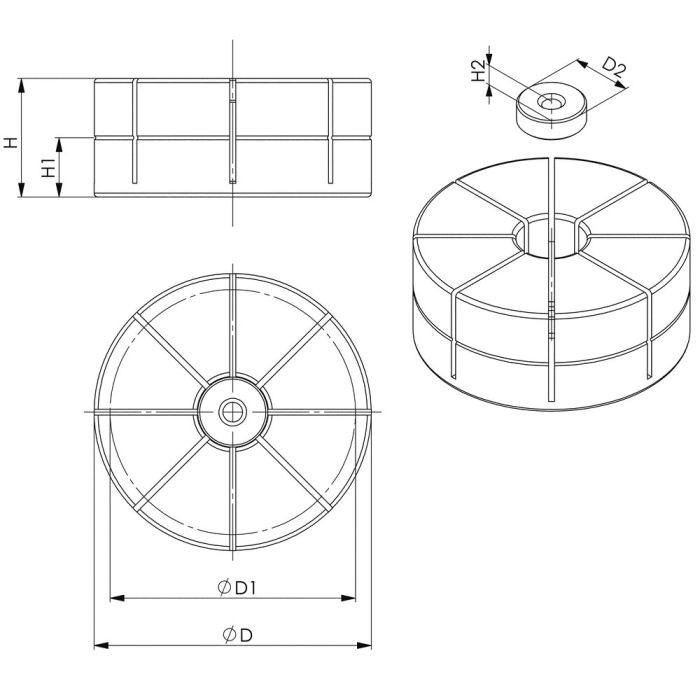

Adaptens ovansida kan fräsas ned till måttet H1 för att möjliggöra nya konturer. Det maximala arbetsstyckets diameter anges i tabellen som D1.

Notering
Adaptern måste alltid vara uppspänd antingen med arbetsstycket eller låssprinten.
För att eliminera vertikalt spel mellan spännhylseadaptern och baselementet krävs en lätt förspänning genom att aktivera spännkolven efter att arbetsstycket placerats.

Fördelar
Skonsam uppspänning av tunna och känsliga arbetsstycken
Friformsuppspänning
Arbetsstycket spänns utan deformation tack vare jämn radiell spännkraft
Möjlighet att bearbeta in flera olika arbetsstyckskonturer i samma adapter

Tekniska data

Artikelnummer: 550278
Storlek: 20
Diameter D: 99 mm
Diameter d1: 90 mm
Diameter D2: 22,7 mm
Höjd H: 50 mm
Höjd H1: 25 mm
Höjd H2: 10 mm
Material aluminium: –
Material polyamid: ✓
Spännslag Ø: 1,0 mm
Vikt: 360 g

Artikelnummer: 567123
Storlek: 10
Diameter D: 70 mm
Diameter d1: 61 mm
Diameter D2: 17,7 mm
Höjd H: 30 mm
Höjd H1: 15 mm
Höjd H2: 6 mm
Material aluminium: ✓
Material polyamid: –
Spännslag Ø: 0,3 mm
Vikt: 274 g

Artikelnummer: 567124
Storlek: 20
Diameter D: 99 mm
Diameter d1: 90 mm
Diameter D2: 22,7 mm
Höjd H: 50 mm
Höjd H1: 25 mm
Höjd H2: 10 mm
Material aluminium: ✓
Material polyamid: –
Spännslag Ø: 0,3 mm
Vikt: 935 g

Passande tillbehör

Mekanisk spännhylsa – baselement
Artikelnummer 567121
Storlek 10.
(Det finns även matchande baselement för andra storlekar – läggs till vid behov.)

Fästkit för spännhylseadapter, utvändig uppspänning
Artikelnummer 567127
Storlek 10.
Tillbehör finns även för övriga storlekar i samma serie.
