Design

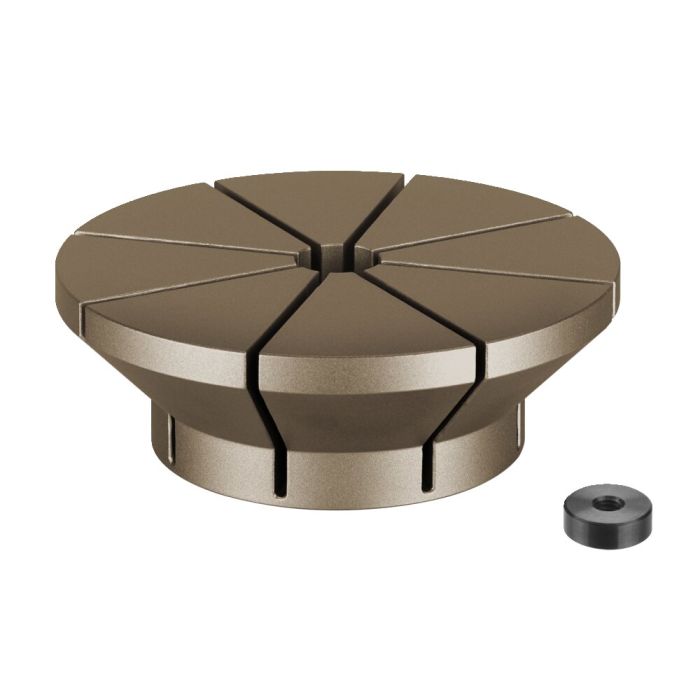

Spännhylseadaptern är tillverkad av höghållfast aluminium som har hårdanodiserats för att ge maximal slitstyrka, korrosionsbeständighet och dimensionsstabilitet.
Adaptern är utrustad med en låssprint tillverkad av härdat stål, brunerat för ökad hållbarhet och säker funktion. Detta säkerställer en stabil och pålitlig låsning under bearbetning och uppspänning.

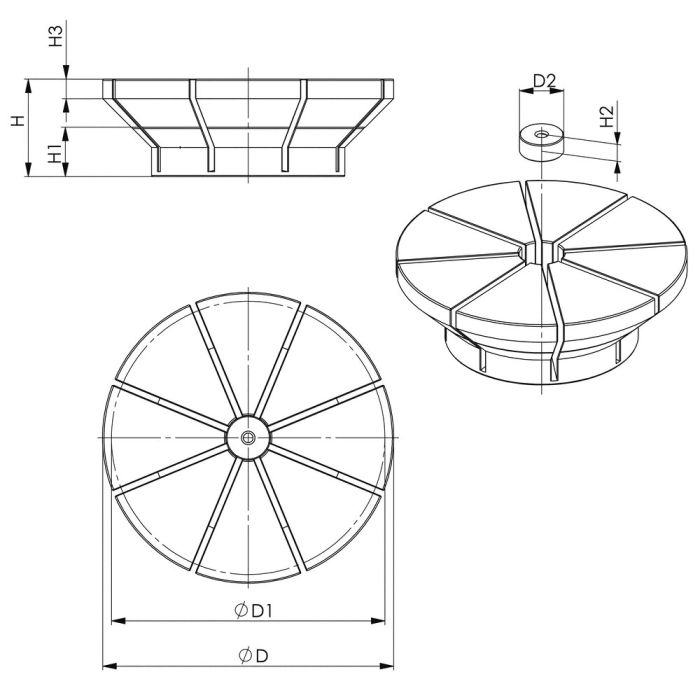

Se storlekar och artikelnummer nedan:
Användningsområde
Adaptern monteras på baselementet 6375M med hjälp av fästkitet 6375BA.
För att säkerställa arbetsstyckets kontur spänns adaptern först med låssprinten. Därefter fräses arbetsstyckets kontur in med ett minimalt spändjup på 2 mm. När fräsningen är klar tas låssprinten bort, och arbetsstycket kan sedan spännas direkt i adaptern.
Adaptern kan fräsas ned till höjden H1 för att skapa nya konturer. Maximal arbetsstyckesdiameter anges som D1 i tabellen.
Notering
Adaptern måste alltid vara uppspänd med antingen arbetsstycket eller låssprinten.
För att eliminera vertikalt spel mot baselementet ska en lätt förspänning appliceras genom att aktivera spännkolven efter att arbetsstycket placerats.
Fördelar
Skonsam uppspänning av tunna och känsliga arbetsstycken
Friformsuppspänning
Arbetsstycket spänns utan deformation tack vare jämn radiell spännkraft
Möjlighet att använda flera olika arbetsstyckskonturer i samma adapter
Artikelnummer: 428656
Storlek: 20
Diameter D: 149 mm
Diameter d1: 140 mm
Diameter D2: 23 mm
Höjd H: 50 mm
Höjd H1: 25 mm
Höjd H2: 10 mm
Höjd H3: 10 mm
Material: EN AW 7075
Spännslag Ø: 0,3 mm
Vikt: 880 g
Mekanisk spännhylsa – baselement
Artikelnummer 567122
Storlek 20
Fästkit för spännhylseadapter – utvändig uppspänning
Artikelnummer 567128
Storlek 20
