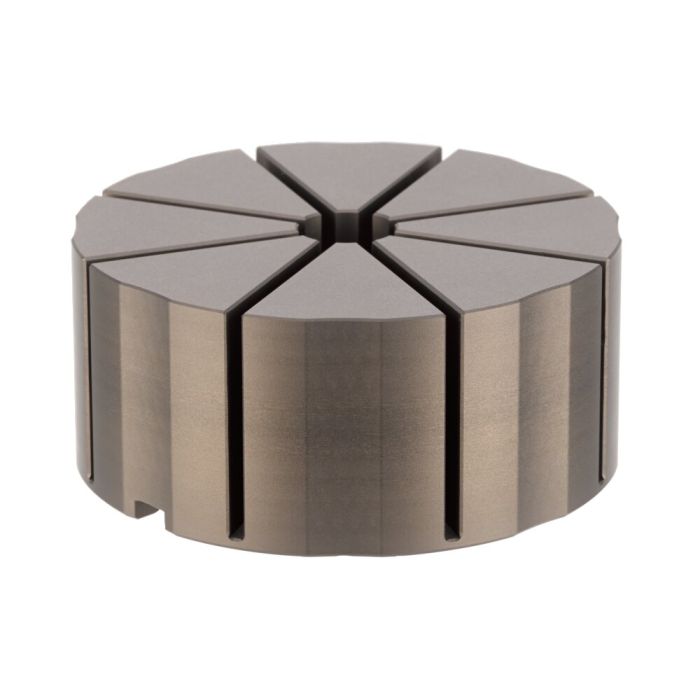

Spännhylseadapter för spännmodul KH20 och BH20, hydraulisk

Spännhylseadaptern med en diameter på 112 mm är konstruerad för AMF:s hydrauliska nollpunktsspännmoduler KH20 (artikelnummer 428425) och BH20 (artikelnummer 534412) med indexering.
Adaptern är tillverkad av hårdanodiserat, höghållfast aluminium för maximal slitstyrka, låg vikt och hög dimensionsstabilitet.
Vid montering på hydraulmodulen överför spännhylsan den jämna radiella spännkraften direkt till arbetsstycket vid stängning av modulen.

Användningsområde
Spännhylseadaptern placeras på AMF:s nollpunktssystem i storlek KH20 eller BH20 (hydraulisk version).
När arbetsstycket monteras fräses dess kontur in i adaptern med minst 2 mm spändjup. Spännhylsan kan därefter användas för repetitiv uppspänning av liknande konturer vid 5‑sidig bearbetning.
Adaptern kan fräsas ned till höjden H1 för att introducera nya arbetsstyckskonturer vid behov.
Maximal arbetsstyckesdiameter är 100 mm.

Passande tillbehör
Monteringssats för spännhylseadapter
Artikelnummer 550287
För spännhylsa nr. 6370ZSZ‑112

Monteringselement BH20, hydraulisk, med indexering
Artikelnummer 534412
Storlek BH20

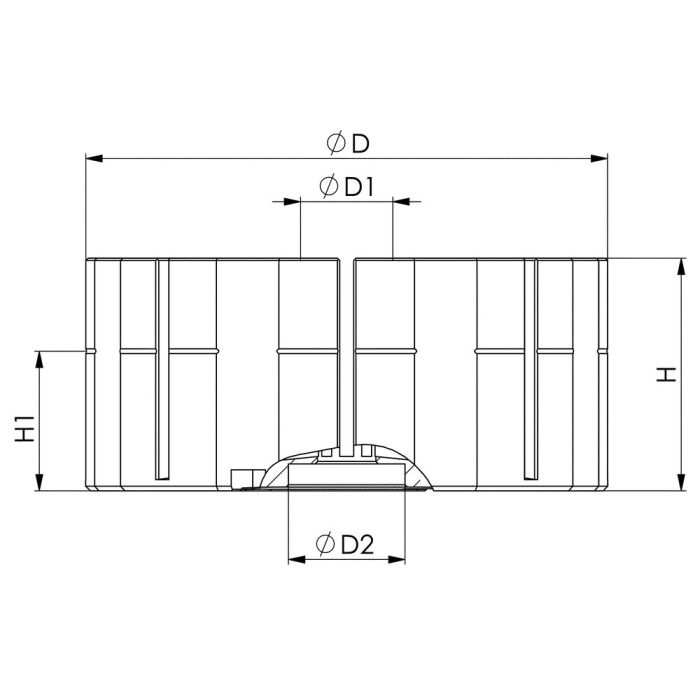

Tekniska data

Artikelnummer: 550286
Diameter D: 112 mm
Diameter d1: 20 mm
Diameter D2 (0/+0,01): 25 mm
Spännslag Ø: 0,5 mm
Höjd H: 50 mm
Höjd H1: 30 mm
Vikt: 1133 g
