Snabbkoppling ”flat-face” G1/8

Användning

Eftersom spännmodulerna efter avblåsning av öppningstrycket är mekaniskt låsta kan slangen därefter kopplas bort med hjälp av snabbkopplingar.
Fördelen är att inga störande ledningar finns kvar.

Observera

Plan-tätande snabbkoppling med invändig gänga G1/8.

Adapter från invändig till utvändig gänga samt kopparpackningar ingår inte som standard och måste beställas separat.

Adapter G1/8 till G1/8
Art.nr 558045

Adapter G1/8 till G1/4
Art.nr 558050

Kopparpackning
Art.nr 69815

Tekniska data

Art.nr 558043
Nominell borrning: 4
Nominellt flöde: 3 l/min
Nyckelvidd SW: 17 mm
Vikt: 38 g

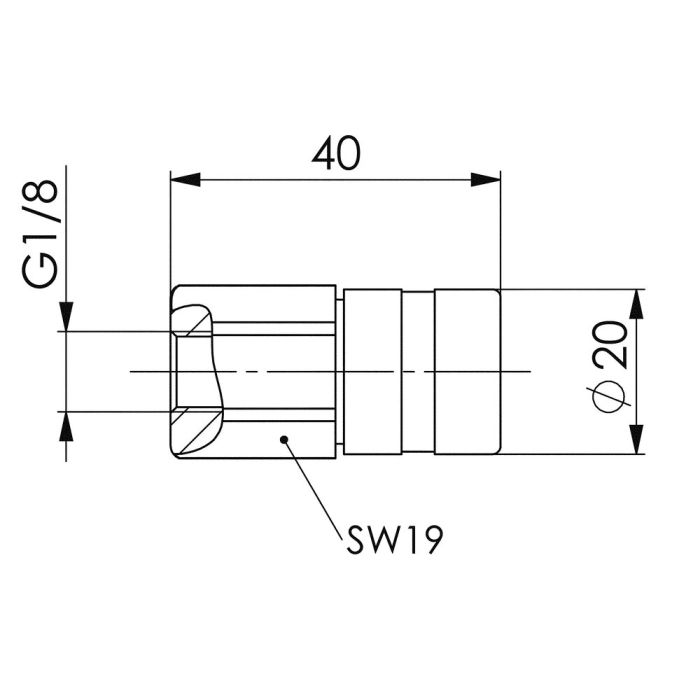

Art.nr 558044
Nominell borrning: 4
Nominellt flöde: 3 l/min
Nyckelvidd SW: 19 mm
Vikt: 72 g

Passande tillbehör

Art.nr 558043
Snabbkoppling "flat-face" G1/8
Utförande: Nippel
Max arbetstryck: 420 bar

Art.nr 69815
Tätningsring koppar, form A
Gänga: G1/8

Art.nr 426726
2-punkts spännstation
Frigöring: Hydraulisk
Storlek: KH10

Art.nr 554493
Tryckförstärkare
Max arbetstryck: 100 bar
