Sändarenhet Gripper

Sändarenheten finns i två versioner som skiljer sig åt genom vilken typ av ingång som används för sensorn

Sender‑Unit Gripper Switch artikelnummer 560408
Kabelansluten ingång för M8 runt kontakt

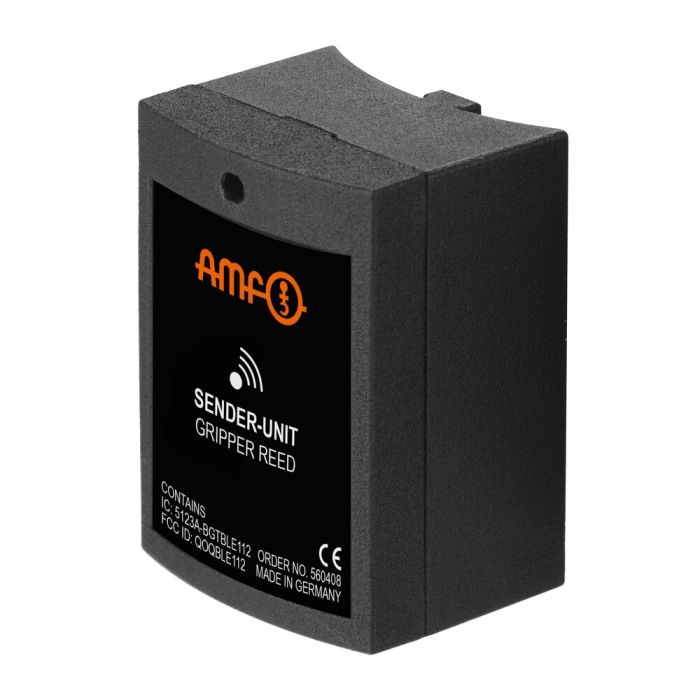

Sender‑Unit Gripper Reed artikelnummer 560406
Integrerad reedkontakt

Applikation
Sändarenheten fungerar som trådlös kommunikationslänk mellan AMF Gripper artikelnummer 1650 och Gateway mottagare.
Ett gripet arbetsstycke kan avläsas via Sender‑Unit Gripper Switch tillsammans med en gripklo utrustad med mikrobrytare artikelnummer 561709.
Nedre eller övre kolvposition i gripdonet kan detekteras via Sender‑Unit Gripper Reed.

Sändarenheten monteras i gripdonets T‑spår via en T‑profil med fastspänningsskruv.

Egenskaper
Utgång en trådlös signal till Gateway
Överföringsprotokoll Bluetooth Low Energy BLE 4.0
Batteritid upp till 1,5 år
Räckvidd cirka 10 meter
Driftstemperatur från +5 till +65 grader Celsius

Passande tillbehör finns även för övriga storlekar på förfrågan.

Artikelnummer 560406

Cabled input 0
Output wireless 1
Batteritid upp till 1,5 år
Kapslingsklass IP67
Vikt 58 g

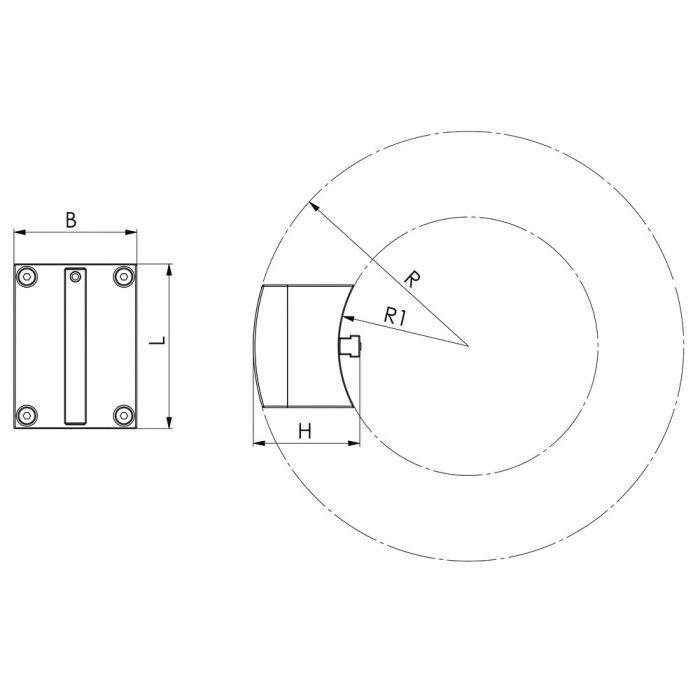

Mått
b 38
B1 –
L 51
H 32,9
R 66,5
R1 40

Artikelnummer 560408

Cabled input 1
Output wireless 1
Batteritid upp till 1,5 år
Kapslingsklass IP67
Vikt 64 g

Mått
b 38
B1 54,8
L 51
H 32,9
R 66,5
R1 40

Tillbehör

Gripper utan kompensationsenhet pneumatiskt
Artikelnummer 557742
Gripperförlängning 80 mm

Gripper utan kompensationsenhet hydrauliskt
Artikelnummer 558639
Arbetstryck minst 25 till max 30 bar
Gripperförlängning 80 mm

Gateway
Artikelnummer 554177
Ingen statusutgång
Upp till 8 sändarenheter kan anslutas

Pairingstick
Artikelnummer 554802
Aktiverar pairingläge på sändarenheten
