Sändarenhet Gripper

Sändarenheten finns i två versioner som skiljer sig åt beroende på sensoringång

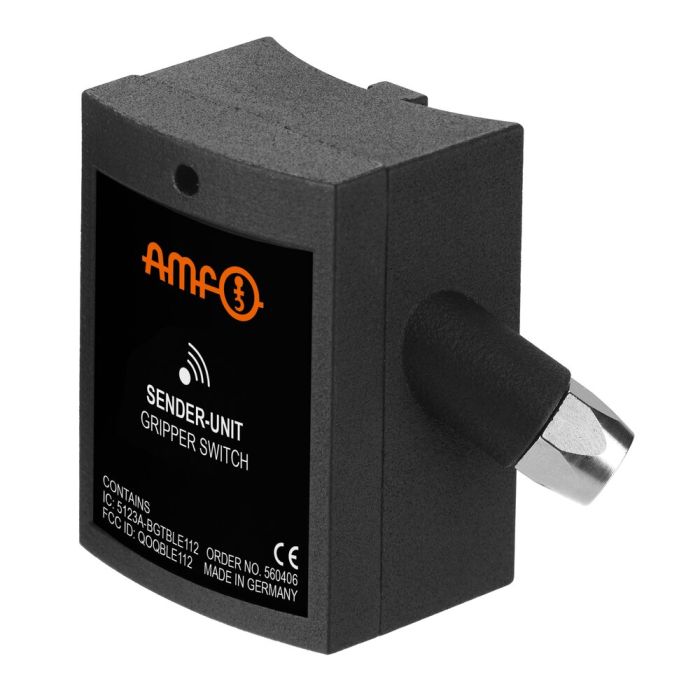

Sender Unit Gripper Switch artikelnummer 560408
Kabelansluten ingång för M8 rundkontakt

Sender Unit Gripper Reed artikelnummer 560406
Integrerad reedkontakt

Applikation

Sändarenheten fungerar som trådlös kommunikationslänk mellan AMF Gripper artikelnummer 1650 och Gateway mottagare.

Ett gripet arbetsstycke kan avkännas via Sender Unit Gripper Switch tillsammans med en gripinsats utrustad med mikrobrytare artikelnummer 561709.

Pistonens övre eller nedre position i gripdonet kan detekteras via Sender Unit Gripper Reed.

Sändarenheten monteras i gripdonets T spår med hjälp av en T profil och en fastspänningsskruv.

Egenskaper

Utgång en trådlös signal till Gateway
Överföringsprotokoll Bluetooth Low Energy BLE 4.0
Batteritid upp till 1,5 år
Räckvidd cirka 10 meter
Driftstemperatur från plus 5 till plus 65 grader Celsius

För ytterligare teknisk information kan datablad erhållas på förfrågan.

Passande tillbehör finns även för övriga storlekar på förfrågan.

Artikelnummer 560406

Cabled input 0
Output wireless 1
Batteritid upp till 1,5 år
Kapslingsklass IP67
Vikt 58 g

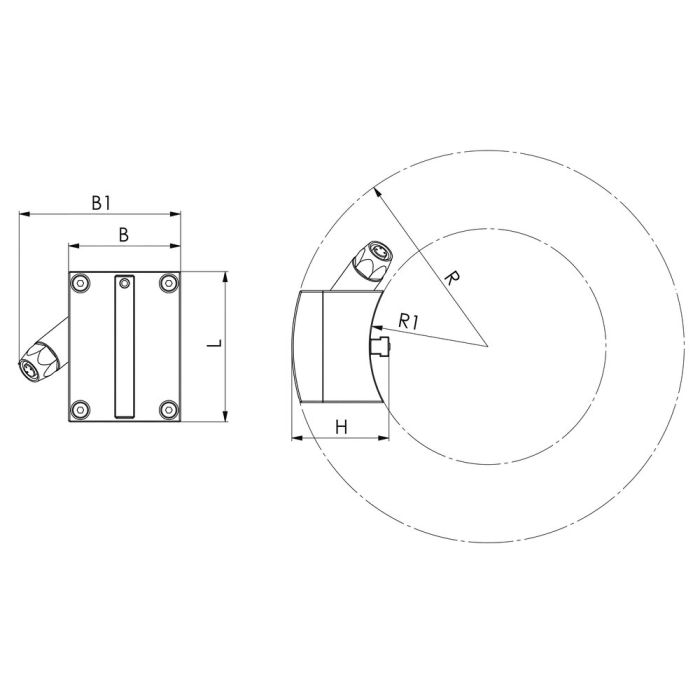

Mått
b 38
B1 –
L 51
H 32,9
R 66,5
R1 40

Artikelnummer 560408

Cabled input 1
Output wireless 1
Batteritid upp till 1,5 år
Kapslingsklass IP67
Vikt 64 g

Mått
b 38
B1 54,8
L 51
H 32,9
R 66,5
R1 40

Tillbehör

Gripinsats för Gripper sensorsystem
Artikelnummer 561709
Detekterar ett gripet arbetsstycke
Kompatibel med Sender Unit Gripper Switch artikelnummer 560408

Gripper utan kompensationsenhet pneumatiskt
Artikelnummer 557742
Gripperförlängning 80 mm

Gripper utan kompensationsenhet hydrauliskt
Artikelnummer 558639
Arbetstryck 25 till 30 bar
Gripperförlängning 80 mm

Gateway
Artikelnummer 554177
Ingen statusutgång
Upp till 8 sändarenheter kan anslutas

Pairingstick
Artikelnummer 554802
Aktiverar pairingläge på sändarenheten
