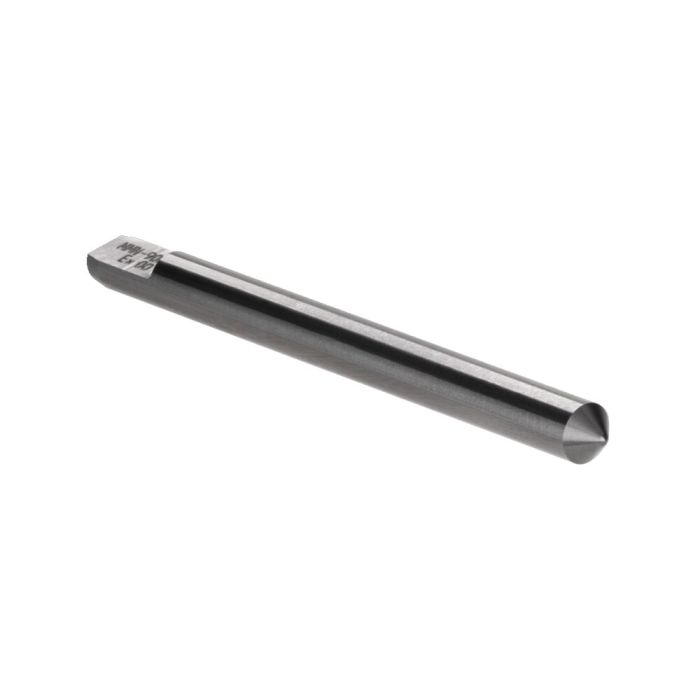

Märkningsnål

Märkningsnålar finns i centriskt och excentriskt utförande.
Centrisk nål används för små tecken och smala linjer, medan excentrisk nål ger bredare och tydligare text — särskilt i kombination med maskinspindelns rotation.

Centriska märkningsnålar

Artikelnummer 550478

Radie 0,5 mm
Excentricitet 0,0 mm
Minsta teckenstorlek läsbar från ca 2 mm

Artikelnummer 550479

Radie 1,0 mm
Excentricitet 0,0 mm
Minsta teckenstorlek läsbar från ca 4 mm

Excentriska märkningsnålar

Artikelnummer 552308

Radie 1,0 mm
Excentricitet 0,1 mm
Minsta teckenstorlek läsbar från ca 5 mm

Artikelnummer 552310

Radie 1,0 mm
Excentricitet 0,2 mm
Minsta teckenstorlek läsbar från ca 6 mm

Artikelnummer 552311

Radie 1,0 mm
Excentricitet 0,3 mm
Minsta teckenstorlek läsbar från ca 7 mm

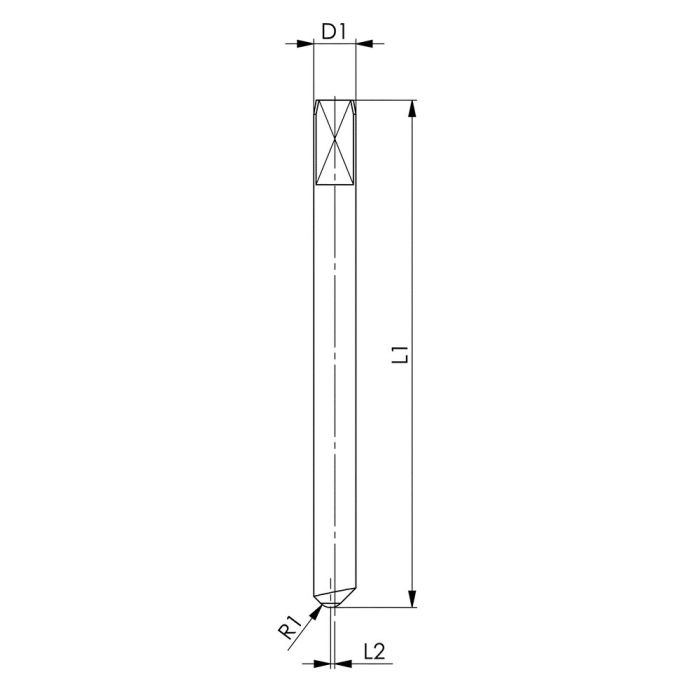

Teknisk data

Artikelnummer 550478

Typ MMN‑90R05 Ex00
D1 3 mm
L1 36 mm
L2 0,0 mm
R1 0,5 mm
Vikt 3 g

Artikelnummer 550479

Typ MMN‑90R10 Ex00
D1 3 mm
L1 36 mm
L2 0,0 mm
R1 1,0 mm
Vikt 3 g

Artikelnummer 552308

Typ MMN‑90R10 Ex01
D1 3 mm
L1 36 mm
L2 0,1 mm
R1 1,0 mm
Vikt 3 g

Artikelnummer 552310

Typ MMN‑90R10 Ex02
D1 3 mm
L1 36 mm
L2 0,2 mm
R1 1,0 mm
Vikt 3 g

Artikelnummer 552311

Typ MMN‑90R10 Ex03
D1 3 mm
L1 36 mm
L2 0,3 mm
R1 1,0 mm
Vikt 3 g
