Användning
Kompensations-dragtappen är lagrad så att den kan röra sig radiellt och används när större avståndstoleranser mellan spännhylsorna behöver kompenseras.
Den kompenserande spännhylsan har utvändig gänga och kan t.ex. skruvas direkt i fixturer eller arbetsstycken.
-
Art.nr 559093: Passar alla moduler i storlek 250 och 251
-
Art.nr 569371: Passar alla moduler i storlek 260
-
Art.nr 569373: Passar alla moduler i storlek 270
Obs
Spännhylsan har endast en hållande funktion och tar inte upp några sidokrafter.
Passande monteringsverktyg finns under artikelnummer 6214ZMW.
På begäran:
– Monteringsritningar

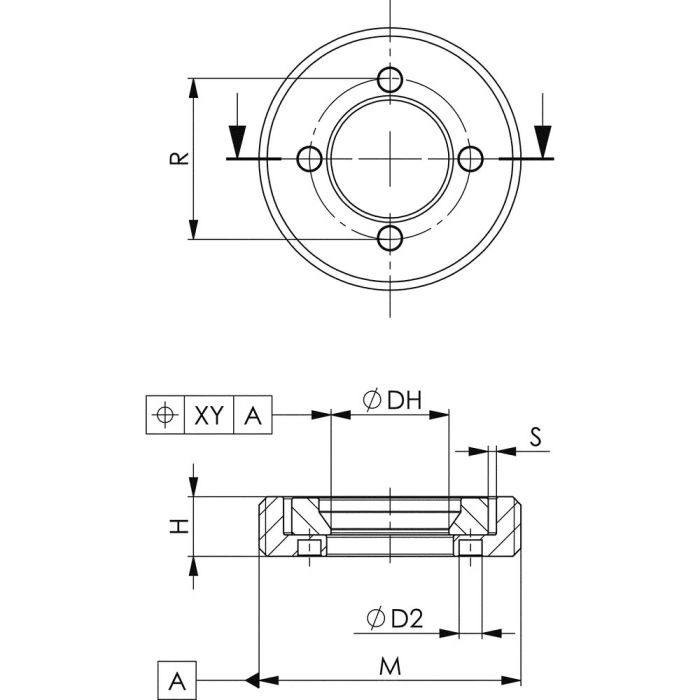

Teknisk data
Art.nr 559093
Storlek: 250
XY-kompensation: 1,0 mm
Diameter D2: 2,1 mm
Diameter DH: 10,7 mm
Höjd H: 5,45 mm
Gänga: M24 x 1
Radie R: 14,75 mm
S: 0,75 mm
Vikt: 13 g
Tillgänglighet: Finns i lager
Art.nr 569371
Storlek: 260
XY-kompensation: 1,0 mm
Diameter D2: 2,1 mm
Diameter DH: 12,05 mm
Höjd H: 7,8 mm
Gänga: M24 x 1
Radie R: 18 mm
S: 0,75 mm
Vikt: 16 g
Tillgänglighet: Finns i lager
Art.nr 569373
Storlek: 270
XY-kompensation: 1,0 mm
Diameter D2: 4,1 mm
Diameter DH: 20,05 mm
Höjd H: 13,9 mm
Gänga: M42 x 1,5
Radie R: 29 mm
S: 0,75 mm
Vikt: 100 g
Tillgänglighet: Finns i lager
Passande tillbehör
-
Insättningsverktyg – Art.nr 569374 (för storlek 260)
-
Installations-spännmodul – Art.nr 569368 (pneumatisk öppning, storlek RP260)
