Kompensations-dragbult

Se storlekar och artikelnummer nedan:

Observera

Kompensations-dragbulten är lagrad så att den är radiellt rörlig och används när större avståndstoleranser mellan dragbulthålen behöver kompenseras.

Dragbulten har enbart hållfunktion och tar inte upp sidokrafter.

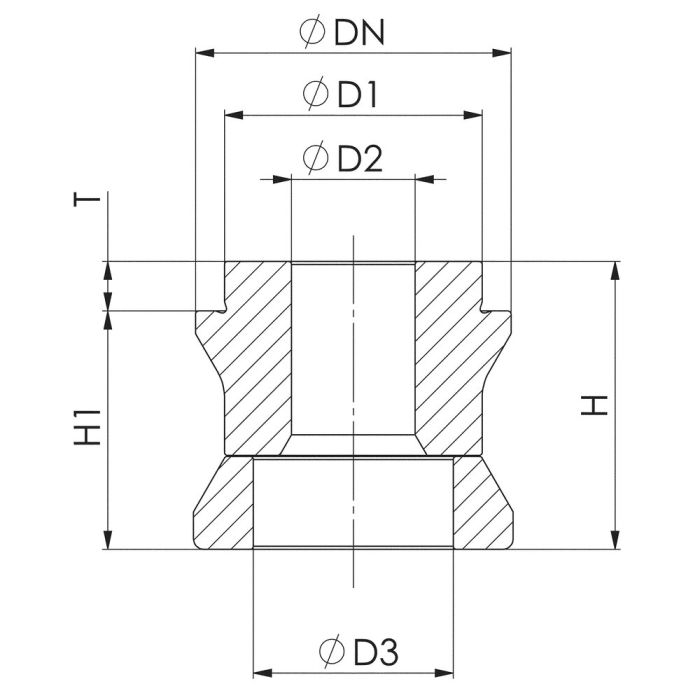

Artikelnummer

571109
Storlek: 5
Utjämningsrörelse: ±0,3 mm
Nominell diameter: 14,4 mm
Diameter d1: 10 mm
Diameter D2: 6 mm
Diameter D3: 9,6 mm
Total höjd: 12,75 mm
Anliggningshöjd: 10,25 mm
Spårdjup: 2,5 mm
Vikt: 9 g

571110
Storlek: 10
Utjämningsrörelse: ±0,5 mm
Nominell diameter: 21,0 mm
Diameter d1: 15 mm
Diameter D2: 8 mm
Diameter D3: 13,5 mm
Total höjd: 19,00 mm
Anliggningshöjd: 16,00 mm
Spårdjup: 3,0 mm
Vikt: 26 g

571111
Storlek: 20
Utjämningsrörelse: ±0,7 mm
Nominell diameter: 30,6 mm
Diameter d1: 25 mm
Diameter D2: 12 mm
Diameter D3: 19,4 mm
Total höjd: 27,90 mm
Anliggningshöjd: 23,10 mm
Spårdjup: 4,8 mm
Vikt: 90 g

571112
Storlek: 40
Utjämningsrörelse: ±1,0 mm
Nominell diameter: 38,0 mm
Diameter d1: 25 mm
Diameter D2: 16 mm
Diameter D3: 25,0 mm
Total höjd: 33,90 mm
Anliggningshöjd: 29,10 mm
Spårdjup: 4,8 mm
Vikt: 155 g
