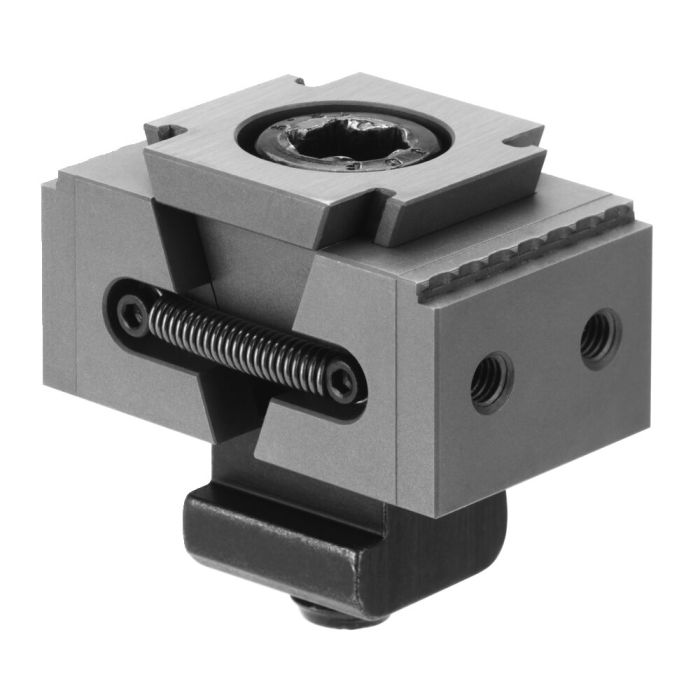

Kilklämma

Material seghärdat stål 21MnCr5
Genomhärdad och seghärdad till 52 HRC
Härddjup 0,6 mm

Applikation
Arbetsstycken spänns snabbt och säkert med AMF kilklämma.
Spänningen sker via en insexskruv och kilenheten, som driver spännbacken och pressar arbetsstycket mot stoppet.

Passande tillbehör finns också till övriga storlekar på förfrågan.

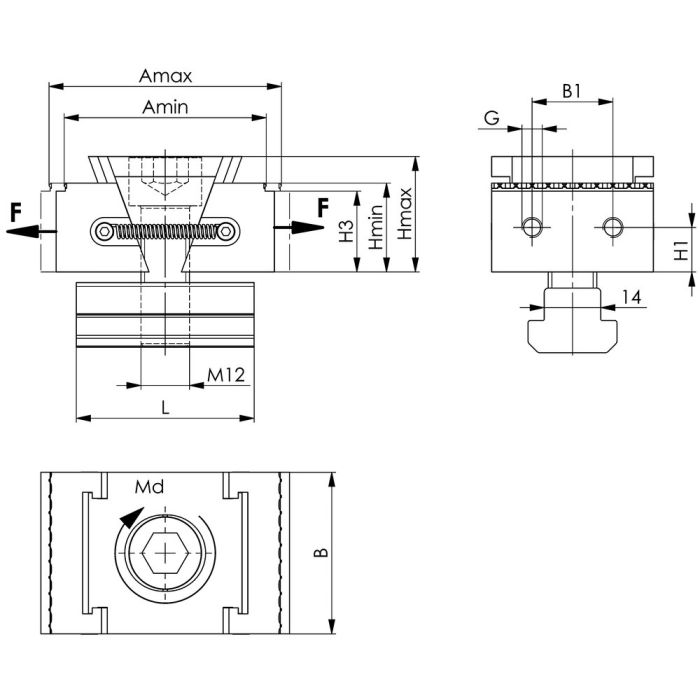

Artikelnummer 429399

Storlek 30
A min. 50
A max. 57,5
b 30
B1 15
G M5
H min. 22 mm
H max. 29,0 mm
H1 11,0
H3 20
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 350 g

Artikelnummer 429415

Storlek 40
A min. 50
A max. 57,5
b 40
B1 20
G M5
H min. 22 mm
H max. 29,0 mm
H1 11,0
H3 20
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 440 g

Artikelnummer 429431

Storlek 50
A min. 50
A max. 57,5
b 50
B1 25
G M5
H min. 22 mm
H max. 29,0 mm
H1 11,0
H3 20
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 530 g

Artikelnummer 429456

Storlek 72
A min. 53
A max. 64,0
b 72
B1 36
G M6
H min. 29 mm
H max. 38,5 mm
H1 14,5
H3 27
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 1015 g

Tillbehör

Fast spännback slät
Artikelnummer 429316
Bredd 50 mm

Spännskena
Artikelnummer 429050
Storlek 50 × 400 mm
Storlekar till övriga dimensioner finns vid förfrågan
