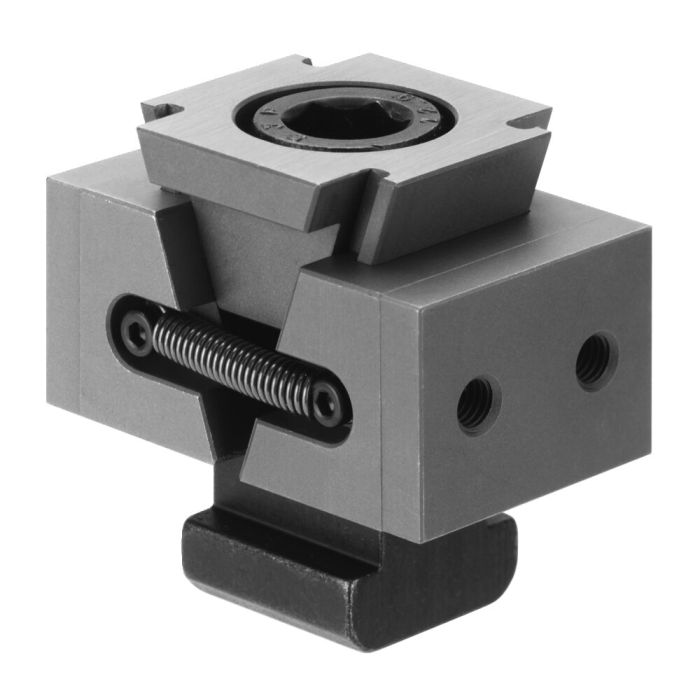

Kilklämma med mätning

Material seghärdat stål 21MnCr5
Genomhärdad och seghärdad till 52 HRC
Härddjup 0,6 mm
Kilklämma med tolerans för insättning av specialgeometrier

Applikation
Arbetsstycken spänns snabbt och säkert med AMF kilklämma.
Spänningen sker via en insexskruv och kilenheten, som driver spännbacken och pressar arbetsstycket mot stoppet.

Innehåller tolerans för insättning av specialgeometrier (5 mm)
Med fastsättningsskruv och T‑mutter

Passande tillbehör finns också till övriga storlekar på förfrågan.

Artikelnummer 429373

Storlek 72

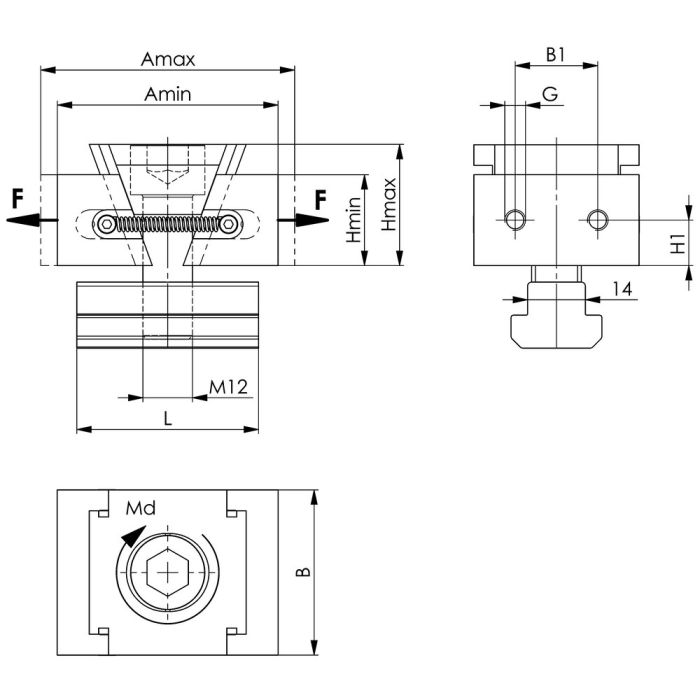

A min. 56,5
A max. 68,0
b 72
B1 36
G M6
H min. 29 mm
H max. 39,0 mm
H1 14,5
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 1020 g

Artikelnummer 429662

Storlek 30
A min. 53,5
A max. 61,5
b 30
B1 15
G M5
H min. 22 mm
H max. 29,5 mm
H1 11,0
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 350 g

Artikelnummer 429688

Storlek 40
A min. 53,5
A max. 61,5
b 40
B1 20
G M5
H min. 22 mm
H max. 29,5 mm
H1 11,0
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 490 g

Artikelnummer 429704

Storlek 50
A min. 53,5
A max. 61,5
b 50
B1 25
G M5
H min. 22 mm
H max. 29,5 mm
H1 11,0
L 44
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 535 g

Tillbehör

Fast spännback slät
Artikelnummer 429274
Bredd 30 mm

Spännskena
Artikelnummer 429050
Storlek 50 × 400 mm
Storlekar till övriga dimensioner finns vid förfrågan
