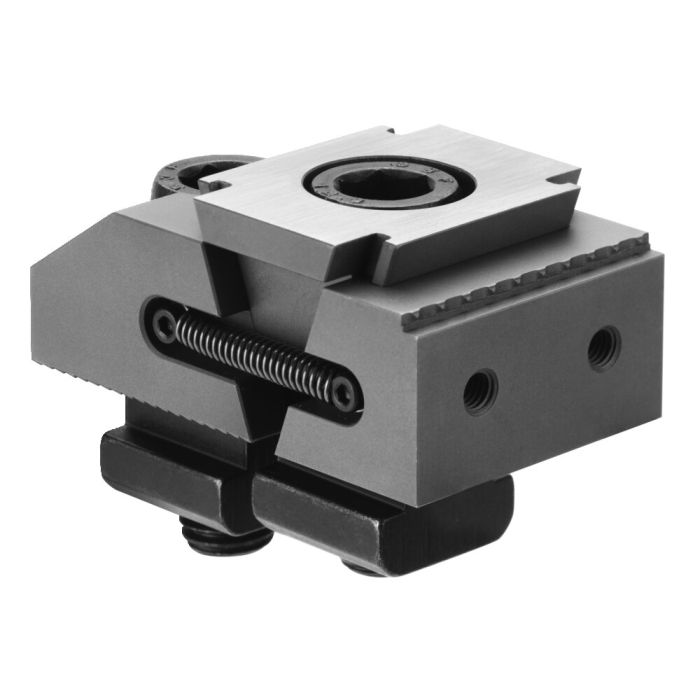

Kilklämma med fast spännback och klor

Material seghärdat stål 21MnCr5
Genomhärdad och seghärdad till 52 HRC
Härddjup 0,6 mm

Applikation

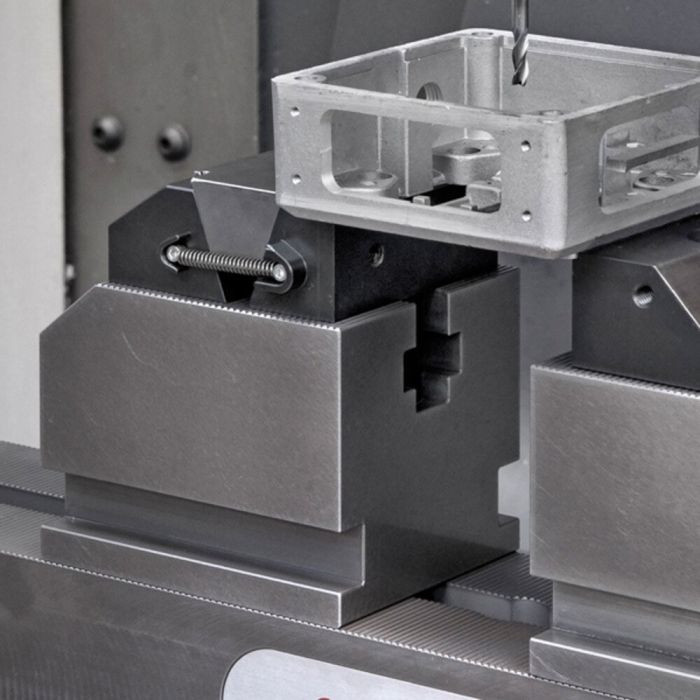

Arbetsstycken spänns snabbt och säkert med AMF kilklämma.
Spänningen sker via en insexskruv och kilkomponenten som driver spännbacken och pressar arbetsstycket mot stoppet.

Passande tillbehör finns också till övriga storlekar på förfrågan.

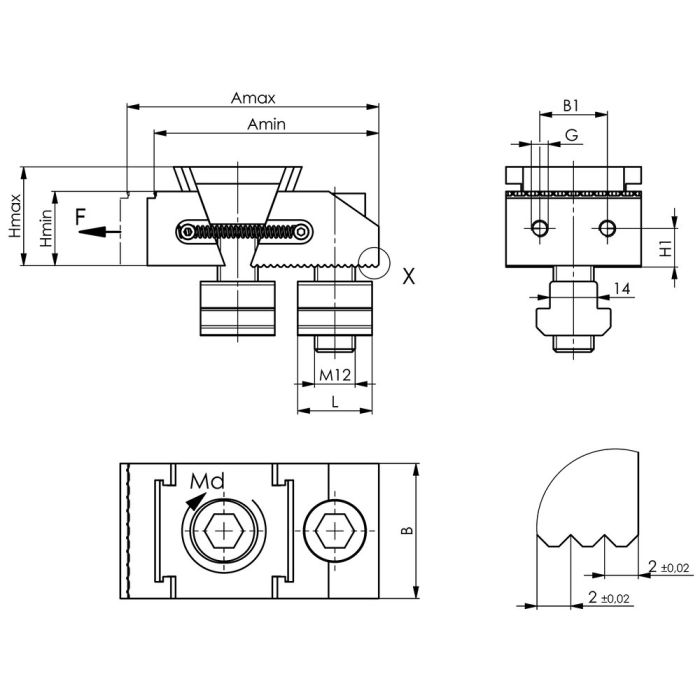

Artikelnummer 429613

Storlek 40
A min. 66,5
A max. 74,5
b 40
B1 20
G M5
H min. 22 mm
H max. 29,5 mm
H1 11
L 22
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 525 g

Artikelnummer 429639

Storlek 72
A min. 63
A max. 74
b 72
B1 36
G M6
H min. 29 mm
H max. 39,5 mm
H1 14,5
L 22
Md max. 65 Nm
Spännkraft F 30 kN
Vikt 1085 g

Tillbehör

Spännskena
Artikelnummer 429050
Storlek 50 × 400 mm

5‑axligt skruvstycke
Artikelnummer 429472
Storlek 50 × 100 mm

Spännbackar
Artikelnummer 429258
För spännskena 6376G
