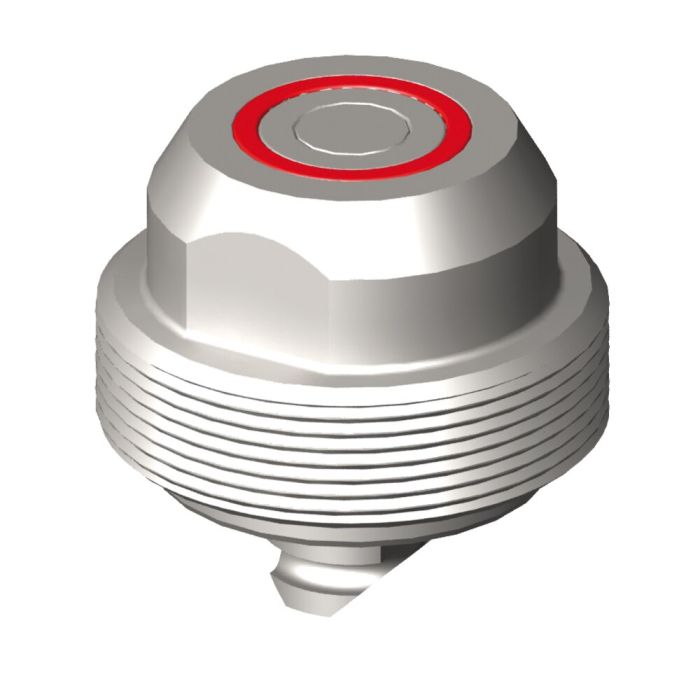

Inskruvningsbar kopplingsmekanism

Användning

Kopplingar används för förlustfri överföring av flytande och gasformiga medier och är anpassade till täckhöjden på installationsspännmoduler.

Observera

Kopplingsmekanism och kopplingsnippel ska styras cirka 2–3 mm före kontakt med de axiella tätningsytorna.
Radiell positionstolerans (±0,2 mm) får inte överskridas.
Koppling får endast ske i trycklöst tillstånd.

Separationskraft mellan kopplingsnippel och mekanism vid hydrauliskt tryck:
F [N] = 15,4 × p [bar]

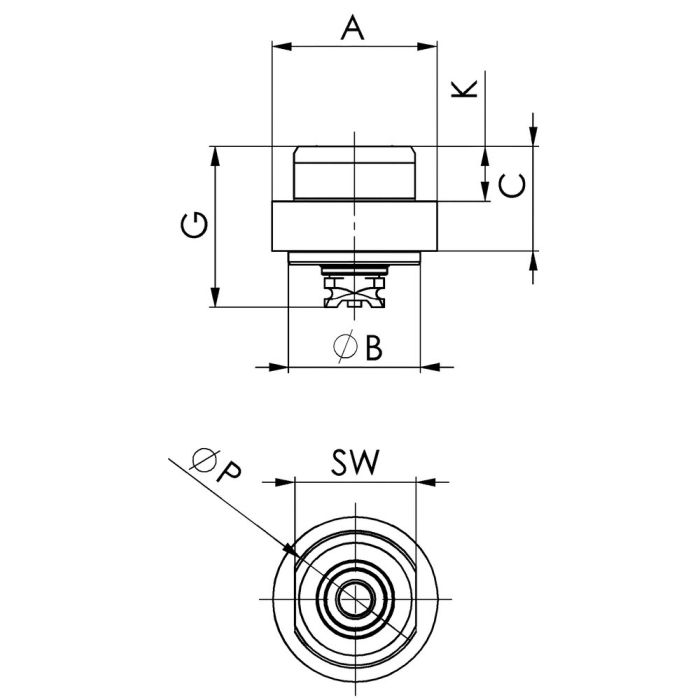

Tekniska data

Art.nr 424200
Storlek: 10.3 / 20
Nominell borrning: 5
A: M30x1,5
Diameter B: 24 mm
C: 19 mm
G: 29,0 mm
k: 10 mm
Diameter p: 25 mm
Nyckelvidd SW: 22
Vikt: 65 g

Art.nr 424226
Storlek: 20.3 / 40
Nominell borrning: 5
A: M30x1,5
Diameter B: 24 mm
C: 24 mm
G: 31,5 mm
k: 15 mm
Diameter p: 25 mm
Nyckelvidd SW: 22
Vikt: 96 g

Art.nr 424267
Storlek: 10
Nominell borrning: 5
A: M30x1,5
Diameter B: 24 mm
C: 19 mm
G: 29,0 mm
k: 7 mm
Diameter p: 25 mm
Nyckelvidd SW: 22
Vikt: 74 g

Passande tillbehör

Art.nr 424242
Kopplingsnippel-adapter
Passar kopplingsmekanism: 6370ZMMG / ZMM

Art.nr 430058
Inskruvningsbar kopplingsnippel
Max arbetstryck: 400 bar
