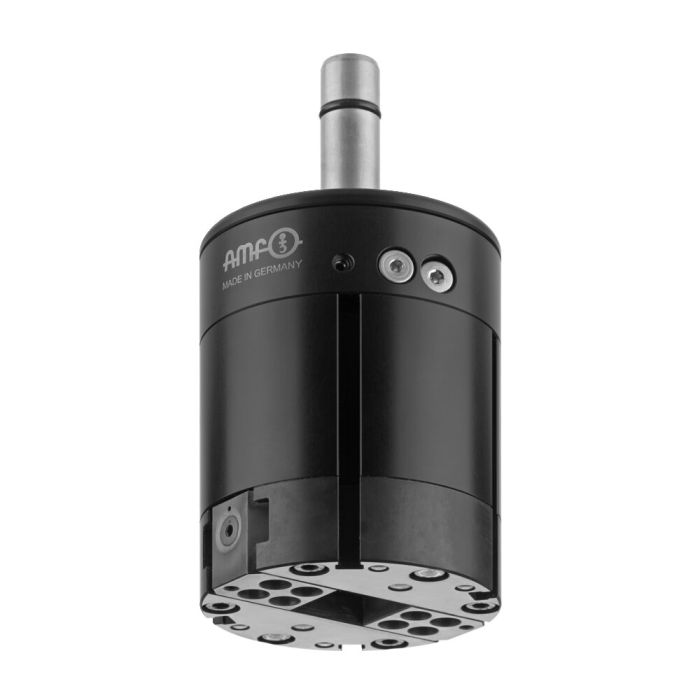

Grippern möjliggör ett helt automatiserat arbetsstycksbyte under bearbetning i CNC‑maskiner.
Den hämtas från verktygsmagasinet och hanterar arbetsstycken mellan detaljlager och spännanordning.

Den drivs via kylsmörjmedelsluft som leds genom spindeln.
Grippern stängs hydrauliskt och öppnas med fjäderkraft.

Egenskaper
Finns i tre förkonfigurerade modeller beroende på maskin och tillgängligt arbetstryck
Observera minsta och högsta arbetstryck

Notering
Maximal hastighet 20 rpm
Lämplig för Weldonfästen och hydraulchuckar
Driftstemperatur 0 till 60 grader Celsius
Hanterar arbetsstycken upp till 8 kg
Tre reservtätningar ingår
Finns i två storlekar för arbetsstycken upp till 50 mm eller 70 mm

Fördelar
Justerbar grippkraft via strypventiler
Snabbt utbytbara gripinsatser för varierande arbetsstycksgeometrier
Möjliggör obemannad drift och högre maskinutnyttjande
Betydligt minskade ställtider för små till medelstora batcher

Passande tillbehör finns även för övriga storlekar på förfrågan.

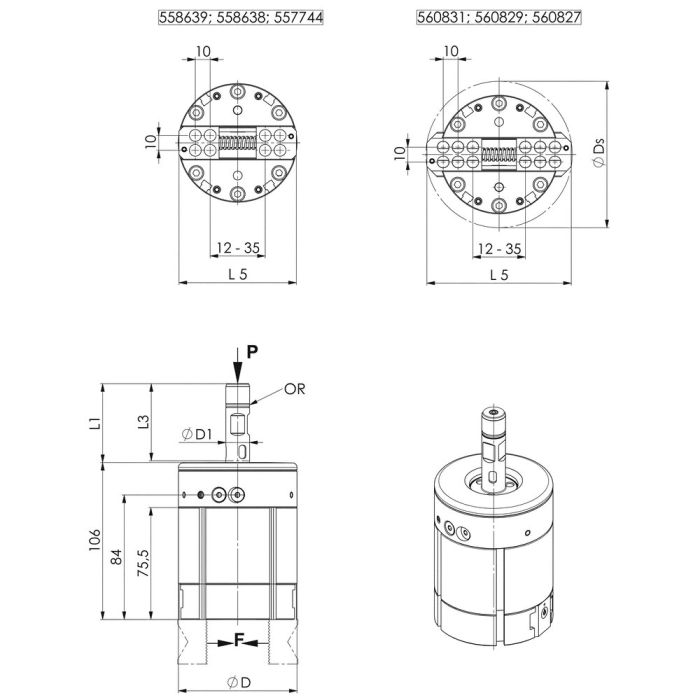

Teknisk data – Mått

Artikelnummer 557744

dia. D 80 mm
dia. D1 16 mm
Störkontur Ds 80 mm
L1 53 mm
L3 50 mm
Gripperförlängning L5 80 mm

Artikelnummer 558638

dia. D 80 mm
dia. D1 16 mm
Störkontur Ds 80 mm
L1 53 mm
L3 50 mm
Gripperförlängning L5 80 mm

Artikelnummer 558639

dia. D 80 mm
dia. D1 16 mm
Störkontur Ds 80 mm
L1 53 mm
L3 50 mm
Gripperförlängning L5 80 mm

Artikelnummer 560827

dia. D 80 mm
dia. D1 16 mm
Störkontur Ds 97,5 mm
L1 53 mm
L3 50 mm
Gripperförlängning L5 100 mm

Artikelnummer 560829

dia. D 80 mm
dia. D1 16 mm
Störkontur Ds –
L1 53 mm
L3 50 mm
Gripperförlängning L5 –

Artikelnummer 560831

dia. D 80 mm
dia. D1 16 mm
Störkontur Ds 97,5 mm
L1 53 mm
L3 50 mm
Gripperförlängning L5 100 mm

Tillbehör

Gripinsatser prismatiska
Artikelnummer 538140
Första sidan prismatisk
Andra sidan räfflad

Gripinsatser universella
Artikelnummer 538181
Första sidan räfflad
Andra sidan mjuk plast

Gripinsatser finger
Artikelnummer 563930
Härdad tapp med plan anliggningsyta

Gripinsatser ämnen
Artikelnummer 561704
Tillverkade i stål

Sändarenhet Gripper Reed
Artikelnummer 560406
Detekterar övre och nedre kolvposition

Gripinsatser för sensorsystem
Artikelnummer 561709
Detekterar gripet arbetsstycke
Kompatibel med sändarenhet Gripper Switch artikelnummer 560408
