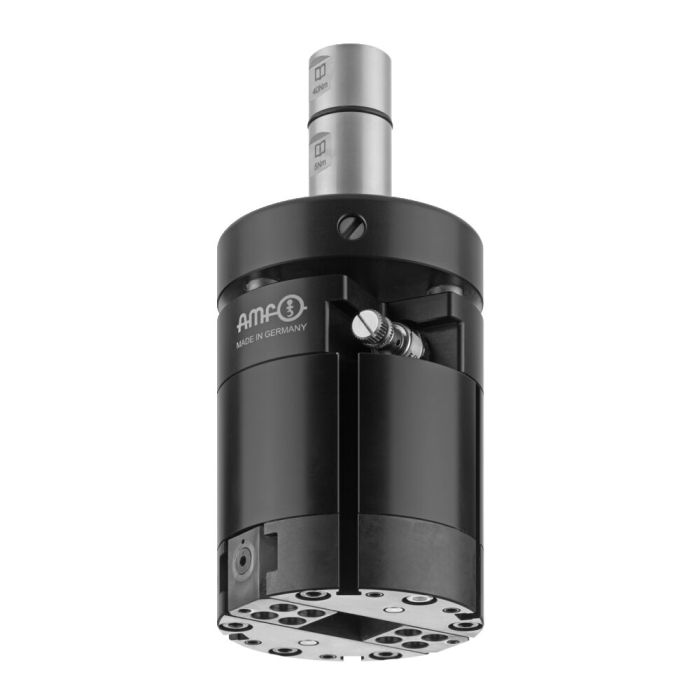

Gripper med kompensationsenhet pneumatiskt

Grippern möjliggör ett helt automatiserat arbetsstycksbyte under bearbetning i en CNC‑maskin.
Den hämtas från maskinens verktygsmagasin och hanterar arbetsstycken mellan detaljlager och spännanordning.

Den manövreras med tryckluft som leds genom maskinspindeln.
Grippern stängs pneumatiskt och öppnas med fjäderkraft.

Den integrerade fjäderbelastade kompensationsfunktionen CZ skyddar verktyg, spindel och arbetsstycke samt kompenserar toleranser och ojämnheter.

Notering
Maximal hastighet 20 rpm
Lämplig för Weldonfästen och hydraulchuckar
Driftstemperatur från 0 till 60 grader Celsius
Hanterar arbetsstycken upp till 8 kg
Standardleverans inkluderar tre reservtätningar
Finns i två versioner för arbetsstycken upp till 50 mm eller 70 mm

Fördelar
Kompensationsfunktion Z 5 mm och C plus minus 3 grader skyddar komponenter och kompenserar toleranser
Justerbar grippkraft via tryckreglerventil
Snabbt utbytbara gripinsatser för olika arbetsstycksgeometrier
Möjliggör obemannad drift för ökat maskinutnyttjande
Avsevärt reducerade ställtider för små till medelstora batcher

Passande tillbehör finns även för övriga storlekar på förfrågan.

Artikelnummer 557743

Minsta arbetstryck 2 bar
Högsta arbetstryck 8 bar
Slaglängd 23 mm
Grippkraft 200 till 700 N
Vikt 2160 g

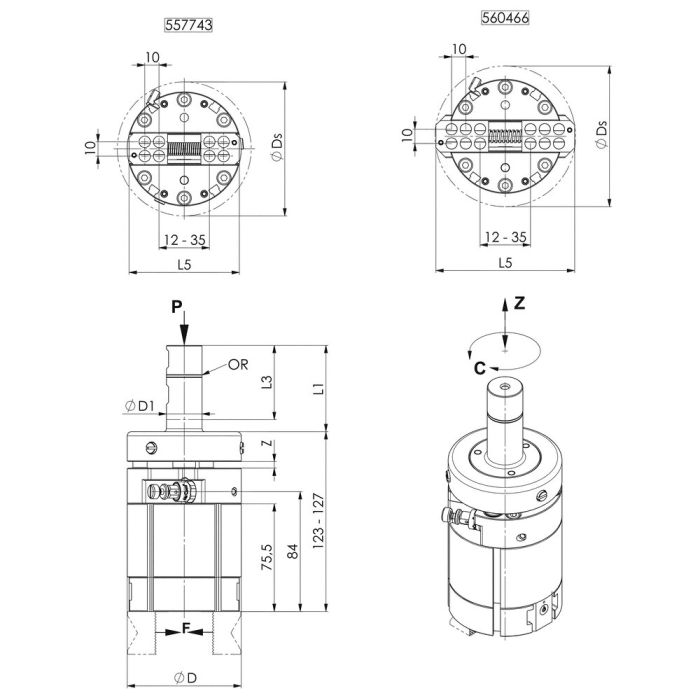

Mått
C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 95 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 80 mm
Z 5 mm

Artikelnummer 560466

Minsta arbetstryck 2 bar
Högsta arbetstryck 8 bar
Slaglängd 23 mm
Grippkraft 200 till 700 N
Vikt 2257 g

Mått
C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 97,5 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 100 mm
Z 5 mm

Tillbehör

Gripinsatser prismatiska
Artikelnummer 538140
Första sidan prismatisk, andra sidan räfflad

Gripinsatser universella
Artikelnummer 538181
Första sidan räfflad, andra sidan mjuk plast

Gripinsatser finger
Artikelnummer 563930
Härdad tapp med plan anliggningsyta

Gripinsatser ämnen
Artikelnummer 561704
Tillverkade i stål

Sändarenhet Gripper Reed
Artikelnummer 560406
Detekterar övre eller nedre kolvposition

Gripinsats för sensorsystem
Artikelnummer 561709
Detekterar gripet arbetsstycke
Kompatibel med Gripper Switch artikelnummer 560408
