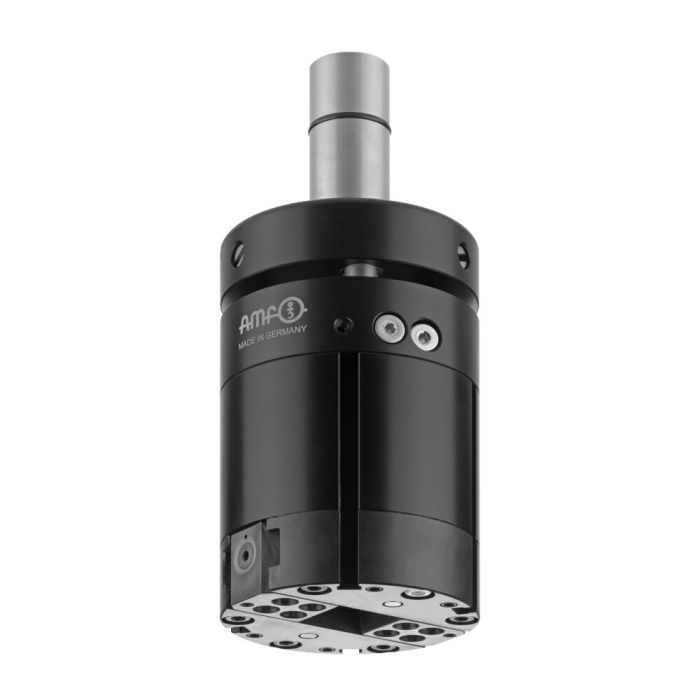

Grippern möjliggör ett helt automatiserat arbetsstycksbyte under bearbetning i CNC‑maskiner.
Den hämtas från verktygsmagasinet och hanterar arbetsstycken mellan detaljlager och spännanordning.

Drivning sker via kylsmörjmedelsluft som leds genom maskinspindeln.
Grippern stängs hydrauliskt och öppnas med fjäderkraft.

Den integrerade fjäderbelastade kompensationsfunktionen CZ skyddar verktyg, spindel och arbetsstycken och kompenserar toleranser och ojämnheter.

Egenskaper
Tre fabriksinställda modeller beroende på maskin och tillgängligt arbetstryck
Observera minsta och högsta arbetstryck för respektive modell

Notering
Maximal hastighet 20 rpm
Lämplig för Weldonfästen och hydraulchuckar
Driftstemperatur 0 till 60 grader Celsius
Hanterar arbetsstycken upp till 8 kg
Standardleverans innehåller tre reservtätningar
Finns i två storlekar för arbetsstycken upp till 50 mm eller 70 mm

Fördelar
Kompensationsfunktion Z 5 mm och C plus minus 3 grader för att skydda komponenter och hantera toleranser
Justerbar grippkraft via strypventiler
Snabbt utbytbara gripinsatser för olika arbetsstycksgeometrier
Möjliggör obemannad drift och högre maskinutnyttjande
Betydligt minskade ställtider för små och medelstora batcher

Passande tillbehör finns även för övriga storlekar på förfrågan.

Teknisk data – Prestanda

Artikelnummer 557745

Minsta arbetstryck 45 bar
Högsta arbetstryck 50 bar
Slaglängd 23 mm
Grippkraft 250, 500, 1000 N
Vikt 2200 g

Artikelnummer 558640

Minsta arbetstryck 35 bar
Högsta arbetstryck 40 bar
Slaglängd 23 mm
Grippkraft 250, 500, 1000 N
Vikt 2200 g

Artikelnummer 558641

Minsta arbetstryck 25 bar
Högsta arbetstryck 30 bar
Slaglängd 23 mm
Grippkraft 250, 500, 1000 N
Vikt 2200 g

Artikelnummer 560824

Minsta arbetstryck 45 bar
Högsta arbetstryck 50 bar
Slaglängd 23 mm
Grippkraft 250, 500, 1000 N
Vikt 2288 g

Artikelnummer 560828

Minsta arbetstryck 35 bar
Högsta arbetstryck 40 bar
Slaglängd 23 mm
Grippkraft 250, 500, 1000 N
Vikt 2288 g

Artikelnummer 560830

Minsta arbetstryck 25 bar
Högsta arbetstryck 30 bar
Slaglängd 23 mm
Grippkraft 250, 500, 1000 N
Vikt 2288 g

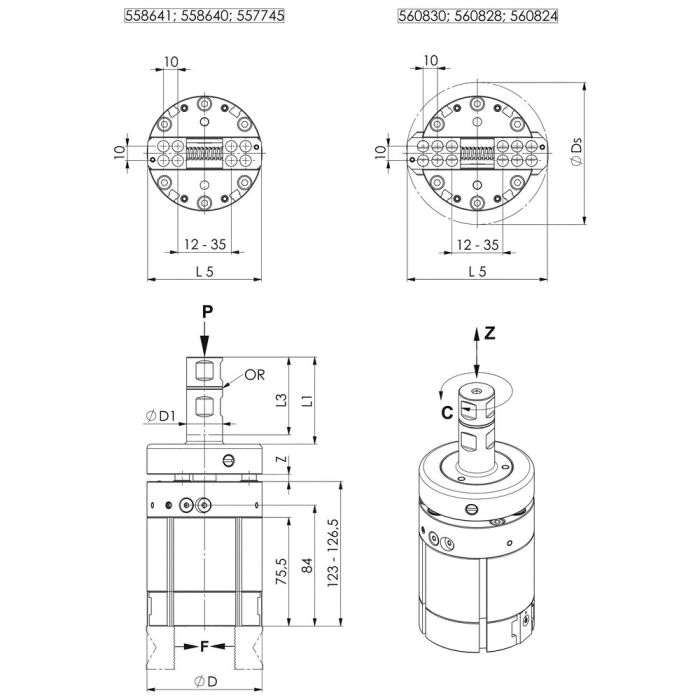

Teknisk data – Mått

Artikelnummer 557745

C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 80 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 80 mm
Z 5 mm

Artikelnummer 558640

C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 80 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 80 mm
Z 5 mm

Artikelnummer 558641

C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 80 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 80 mm
Z 5 mm

Artikelnummer 560824

C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 97,5 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 100 mm
Z 5 mm

Artikelnummer 560828

C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 97,5 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 100 mm
Z 5 mm

Artikelnummer 560830

C plus minus 3 grader
dia. D 80 mm
dia. D1 25 mm
Störkontur Ds 97,5 mm
L1 60,5 mm
L3 55 mm
Gripperförlängning L5 100 mm
Z 5 mm

Tillbehör

Gripinsatser prismatiska
Artikelnummer 538140
Första sidan prismatisk
Andra sidan räfflad

Gripinsatser universella
Artikelnummer 538181
Första sidan räfflad
Andra sidan mjuk plast

Gripinsatser finger
Artikelnummer 563930
Härdad tapp med plan anliggningsyta

Gripinsatser ämnen
Artikelnummer 561704
Utförande i stål

Sändarenhet Gripper Reed
Artikelnummer 560406
Detekterar övre och nedre kolvposition

Gripinsats för sensorsystem
Artikelnummer 561709
Detekterar gripet arbetsstycke
Kompatibel med sändarenhet Gripper Switch artikelnummer 560408
