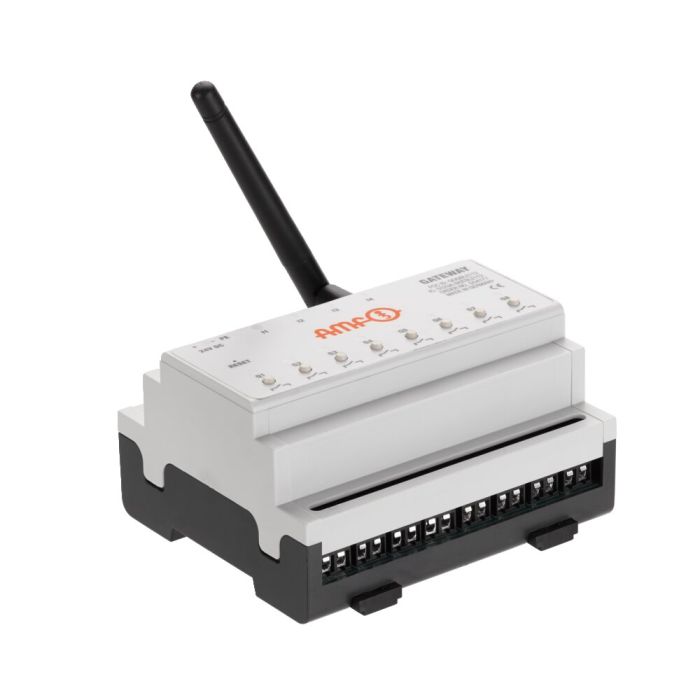

Gateway

Gatewayen är mottagarenhet för inkommande radiosignaler från en sändare (Sender‑Unit).
Signalen från Gatewayen övervakas och visualiseras, och kan vidarebefordras via potentialfria reläutgångar.

Vi rekommenderar att Gatewayen monteras i ett elskåp och att antennen placeras nära sändarenheten med hjälp av en antennförlängningskabel artikelnummer 5030ZA.

Sändarenheten tilldelas en specifik utgång på Gatewayen.
För parning används en pairing‑stick artikelnummer 5030ZP.
Sändarenheten kan paras via knapparna på Gatewayen eller via det integrerade webbgränssnittet.
Gatewayen har Ethernet‑anslutning för detta ändamål.

Egenskaper
Överföringsprotokoll Bluetooth Low Energy BLE 4.0
Räckvidd cirka 10 meter
Matningsspänning 24 V DC
Märkt ström 0,2 A
Integrerat webbgränssnitt
Temperaturområde +5 till +65 °C

Notering
Levereras med antenn som standard
Pairing‑stick krävs för parning av sändarenheter
Fullständig teknisk dokumentation kan erhållas på förfrågan

Utföranden

Artikelnummer 554177

Inputs wireless 8
Outputs relay 8
Övervakning batteristatus –
Övervakning anslutningsstatus –
Kapslingsklass IP20
Antenn RP‑SMA
Vikt 250 g

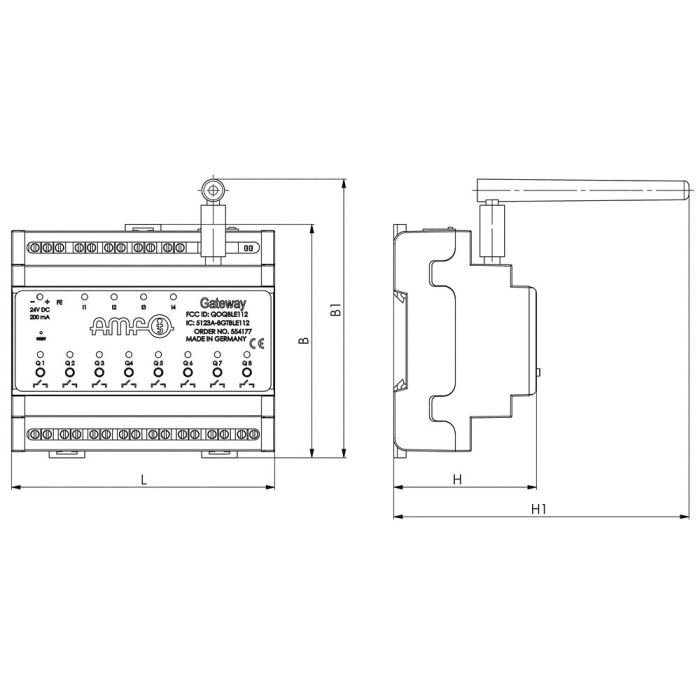

Mått
b 95
B1 113,5
H 58
H1 120
L 107

Artikelnummer 564041

Inputs wireless 7
Outputs relay 7
Övervakning batteristatus ja
Övervakning anslutningsstatus ja
Kapslingsklass IP20
Antenn RP‑SMA
Vikt 250 g

Mått
b 95
B1 113,5
H 58
H1 120
L 107

Artikelnummer 564042

Inputs wireless 7
Outputs relay 7
Övervakning batteristatus ja
Övervakning anslutningsstatus –
Kapslingsklass IP20
Antenn RP‑SMA
Vikt 250 g

Mått
b 95
B1 113,5
H 58
H1 120
L 107

Tillbehör

Sender‑Unit
Artikelnummer 554178
Batteritid upp till 1,5 år

Antennförlängning
Artikelnummer 554803
Längd 1,5 m

Antenn IP67
Artikelnummer 564143
Lämplig för användning inne i maskin

WLAN‑router
Artikelnummer 554801
För integrering av Gateway i WLAN‑nätverk
