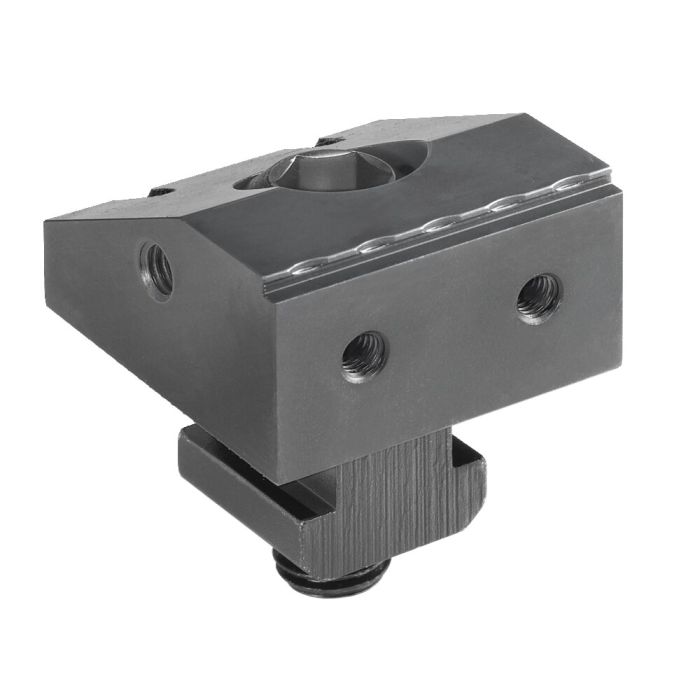

För 5‑axligt skruvstycke, 2 mm lägre spännstege.
Med fastsättningsskruv och T‑mutter.
Se storlekar och artikelnummer nedan:
Utförande
Material seghärdat stål 21MnCr5
Genomhärdad och seghärdad till 52 HRC
Härddjup 0,6 mm
Applikation

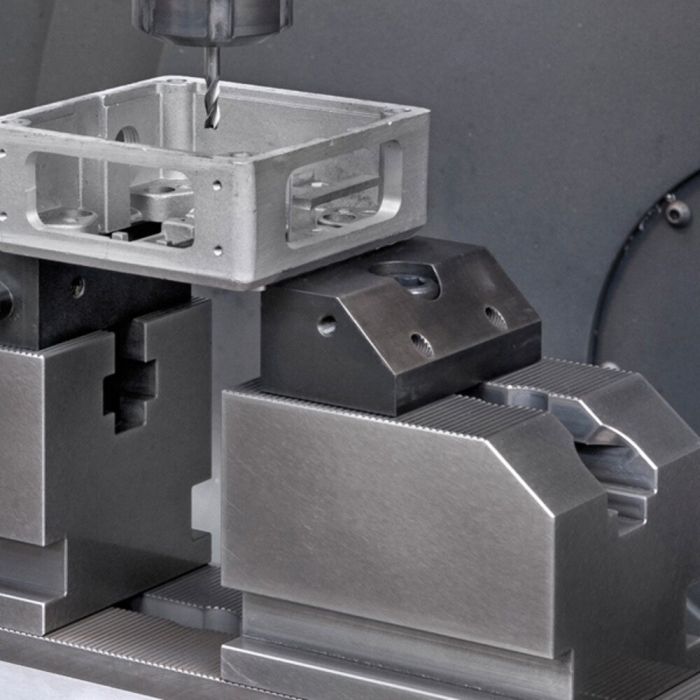

Det fasta stoppet placeras på spännskenan via spännskruven och greppar formpassat i räfflingen.
Arbetsstycken kan positioneras och spännas med mycket hög spännkraft.
Passande tillbehör finns också till övriga storlekar på förfrågan.

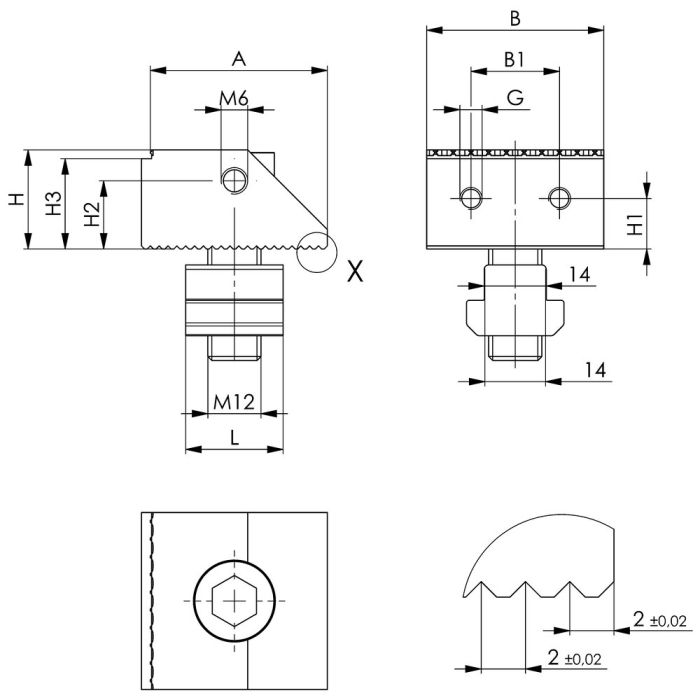

Storlek 40
A 40
b 40
B1 20
G M5
H 22,4
H1 11,4
H2 15,4
H3 20,4
L 22
Vikt 278 g
Storlek 72
A 40
b 72
B1 36
G M6
H 29,4
H1 14,9
H2 21,4
H3 27,4
L 44
Vikt 668 g
Spännskena
Artikelnummer 429050
Storlek 50 × 400 mm
5‑axlig skruvstyckesdesign
Artikelnummer 429472
Storlek 50 × 100 mm
Spännbackar
Artikelnummer 429258
För spännskena 6376G
