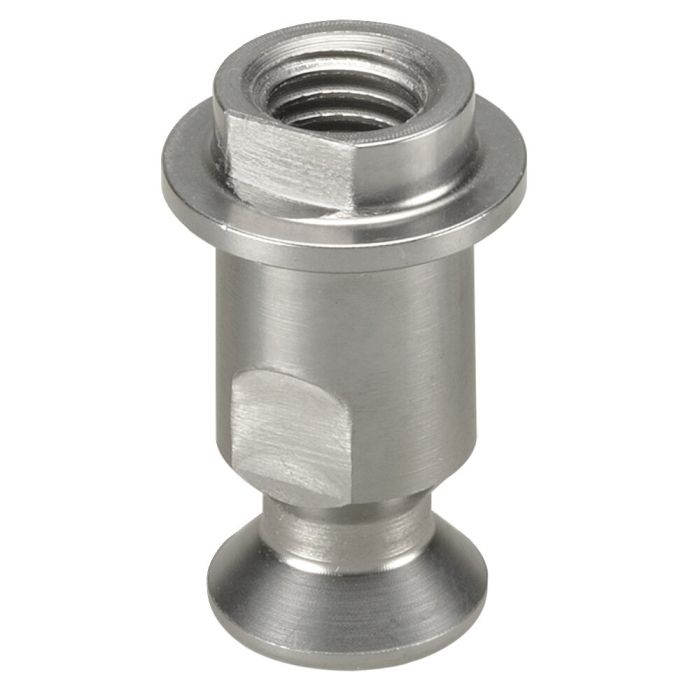

Dragbult storlek 150

Utförande:
Artikelnummer 427302: Nollpunkts-dragbult
Artikelnummer 427328: Inställnings-dragbult (timing)
Artikelnummer 427344: Undermåls-dragbult

Nollpunkts-, inställnings- och undermåls-dragbult levereras inklusive gängstift enligt ISO 4026 M5×20–10.9 (förzinkat).

Observera:
Passande verktyg för inriktning av den spårade inställnings-dragbulten finns under artikelnummer 562804.

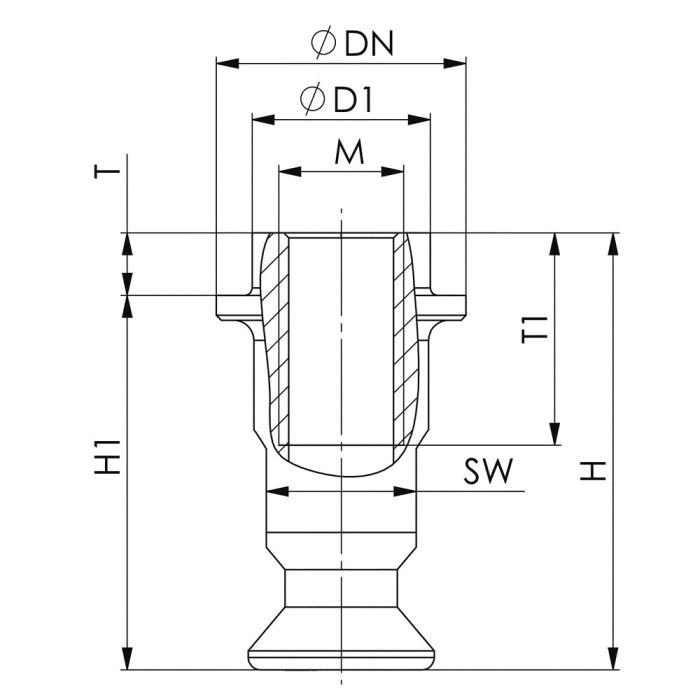

Artikelnummer / Utföranden (mått i klartext)

Artikelnummer: 427302
Storlek: 150
Nominell diameter: 10,0 mm
Innerdiameter: 7,14 mm
Total höjd: 17,5 mm
Anliggningshöjd: 15 mm
Gänga: M5
Spårdjup: 2,5 mm
Spårbredd: 8,5 mm
Nyckelvidd: 6 mm
Vikt: 4 g

Artikelnummer: 427328
Storlek: 150
Nominell diameter: 10,0 mm
Innerdiameter: 7,14 mm
Total höjd: 17,5 mm
Anliggningshöjd: 15 mm
Gänga: M5
Spårdjup: 2,5 mm
Spårbredd: 8,5 mm
Nyckelvidd: 6 mm
Vikt: 4 g

Artikelnummer: 427344
Storlek: 150
Nominell diameter (undermått): 9,95 mm
Innerdiameter: 7,14 mm
Total höjd: 17,5 mm
Anliggningshöjd: 15 mm
Gänga: M5
Spårdjup: 2,5 mm
Spårbredd: 8,5 mm
Nyckelvidd: 6 mm
Vikt: 4 g

Passande tillbehör

Installations-spännmodul, inskruvad version
Artikelnummer: 427286
Pneumatisk öppning, storlek SP150

Installations-spännmodul med sensorövervakning för öppning och spärr
Artikelnummer: 559089
Pneumatisk öppning

4-punkts spännstation
Artikelnummer: 533034
Pneumatisk upplåsning

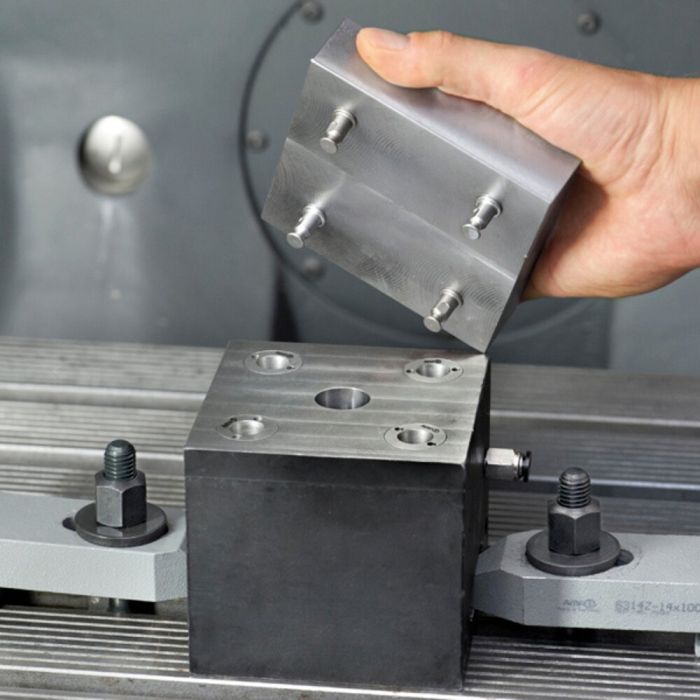

Utbytbar pall
Artikelnummer: 533059
För 4-punkts spännstation SP150 med 4 dragbultar

Installations-spännmodul, inskruvad version
Artikelnummer: 558437
Pneumatisk öppning, storlek SP151

Obs: Även tillbehör passande till andra storlekar finns tillgängliga.
