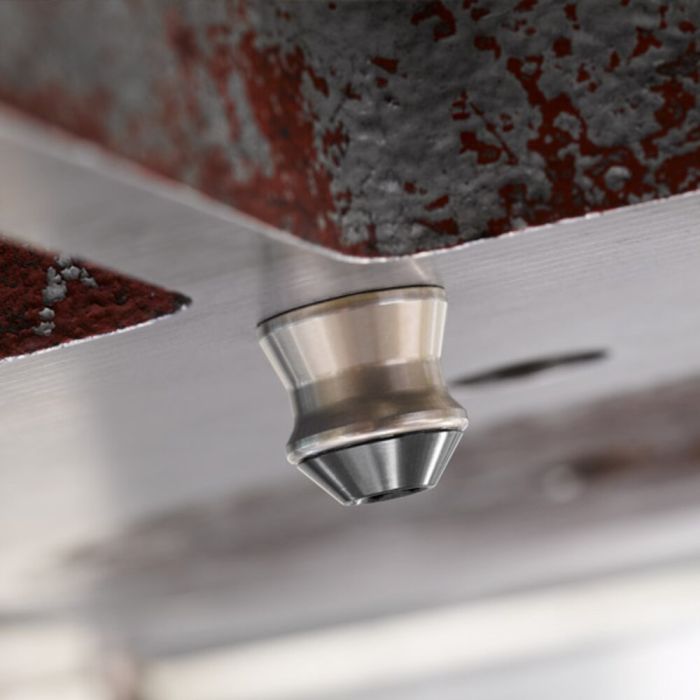

Dragbult storlek 10 för M8-ingreppsskruv

Utförande

Artikelnummer 303610: Nollpunkts-dragbult
Artikelnummer 303636: Inställnings-dragbult (timing)
Artikelnummer 304519: Undermåls-dragbult
Artikelnummer 304535: Skydds-dragbult

Observera

Inställnings-dragbulten har ett extra inriktningshål som vid behov kan användas för förenklad montering.

På förfrågan

Skydds-dragbult i plast.

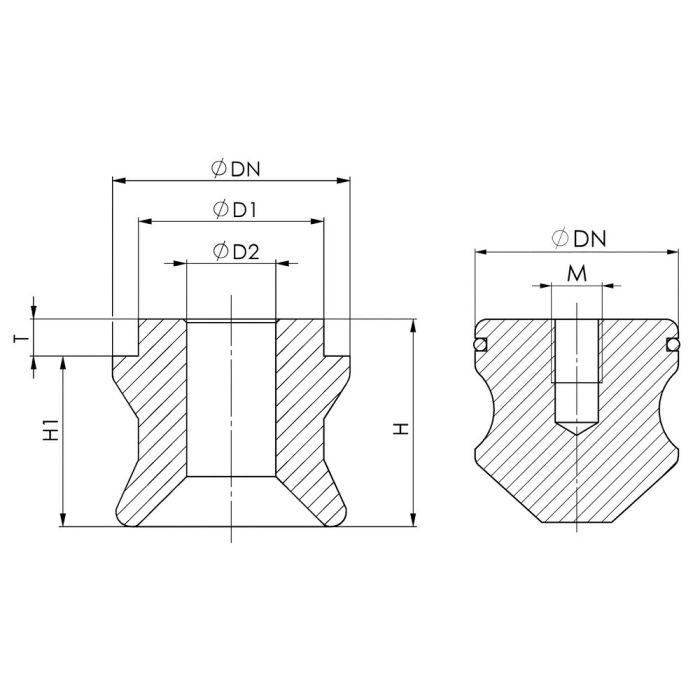

Artikelnummer / Utföranden (mått i klartext)

Artikelnummer: 303610
Storlek: 10
Nominell diameter: 22,0 mm
Innerdiameter: 15 mm
Kragediameter: 8 mm
Total höjd: 19 mm
Anliggningshöjd: 16 mm
Spårdjup: 3 mm
Vikt: 30 g

Artikelnummer: 303636
Storlek: 10
Nominell diameter: 22,0 mm
Innerdiameter: 15 mm
Kragediameter: 8 mm
Total höjd: 19 mm
Anliggningshöjd: 16 mm
Spårdjup: 3 mm
Vikt: 30 g

Artikelnummer: 304519
Storlek: 10
Nominell diameter (undermått): 21,8 mm
Innerdiameter: 15 mm
Kragediameter: 8 mm
Total höjd: 19 mm
Anliggningshöjd: 16 mm
Spårdjup: 3 mm
Vikt: 30 g

Passande tillbehör

Ingreppsskruv
Artikelnummer: 303578
Storlek 10, gänga M8

Dragbultsmutter
Artikelnummer: 429985
Passar dragbult nr 6370ZN, storlek 10

Skyddshylsa
Artikelnummer: 422345
För ingreppsskruv nr 6370ZNSA, storlek 10

Adaptersats för dragbult storlek 10
Artikelnummer: 430207
För blindhålsgänga och spännlist, se artikelnummer 6376G

Installations-spännmodul
Artikelnummer: 428680
Hydraulisk öppning, storlek KH10

Installations-spännmodul
Artikelnummer: 428730
Pneumatisk öppning, storlek KP10.3

Obs: Även tillbehör passande till andra storlekar finns tillgängliga.
