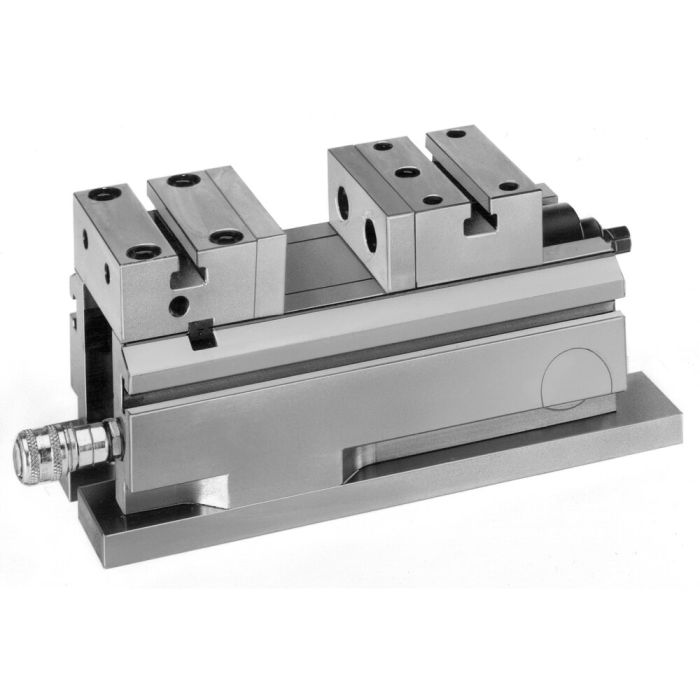

Baselement

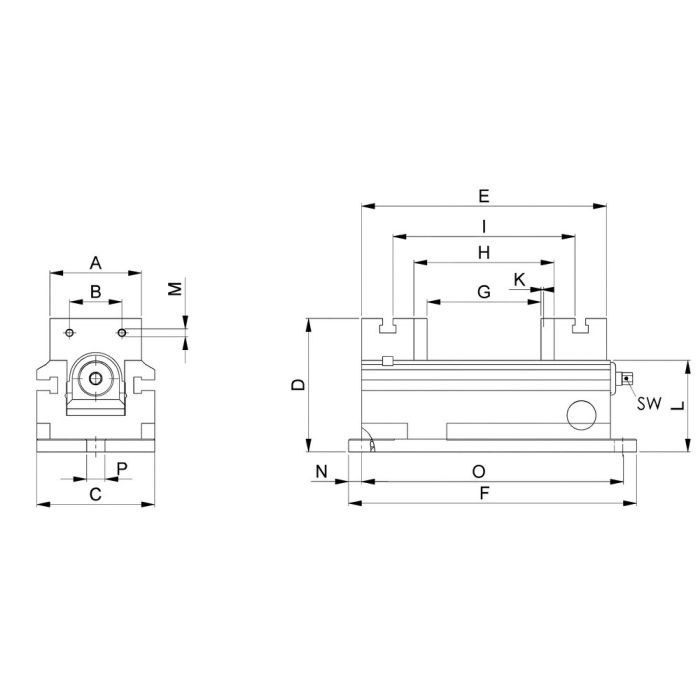

Storlek 0700‑E070
Spännbacksbredd A 70 mm
Spännkraft vid 6 bar 5 kN
Vikt 8,5 kg

b 40
C 90
D 102
E 187
F 220
G 87
H 107
I 139
Slaglängd K 2,0
L 70
m M6
N 10,0
O 200
P 14
SW 8

Artikelnummer 301101

Storlek 0900‑E090
Spännbacksbredd A 90 mm
Spännkraft vid 6 bar 10 kN
Vikt 18 kg

b 44
C 112
D 128
E 241
F 288
G 103
H 133
I 177
Slaglängd K 4,0
L 92
m M8
N 20,0
O 248
P 18
SW 14

Artikelnummer 301127

Storlek 1002‑E100
Spännbacksbredd A 100 mm
Spännkraft vid 6 bar 15 kN
Vikt 25 kg

b 46
C 128
D 145
E 260
F 317
G 86
H 116
I 178
Slaglängd K 4,0
L 105
m M10
N 20,0
O 277
P 18
SW 14

Artikelnummer 301143

Storlek 1150‑E115
Spännbacksbredd A 115 mm
Spännkraft vid 6 bar 22 kN
Vikt 30 kg

b 60
C 140
D 145
E 295
F 340
G 112
H 147
I 211
Slaglängd K 3,2
L 105
m M10
N 20,0
O 300
P 18
SW 17

Artikelnummer 301168

Storlek 1301‑E130
Spännbacksbredd A 130 mm
Spännkraft vid 6 bar 30 kN
Vikt 39 kg

b 65
C 160
D 155
E 315
F 370
G 127
H 163
I 229
Slaglängd K 3,5
L 110
m M10
N 20,0
O 330
P 18
SW 17

Härdad till 56 HRC
Levereras med 1 par släta gripbackar, härdade till 60 HRC

Passande tillbehör finns också till övriga storlekar på förfrågan.

Tillbehör

Klämmor för maskinskruvstycken
Artikelnummer 74682
För spännskruv metrisk M12/M14/M16 och tum 1/2 och 5/8
Höjd 22,5 mm

T‑spårsbultar kompletta
Artikelnummer 85753
Hållfasthetsklass 10.9
Gänga M12
Spår 14 mm
Längd 400 mm
