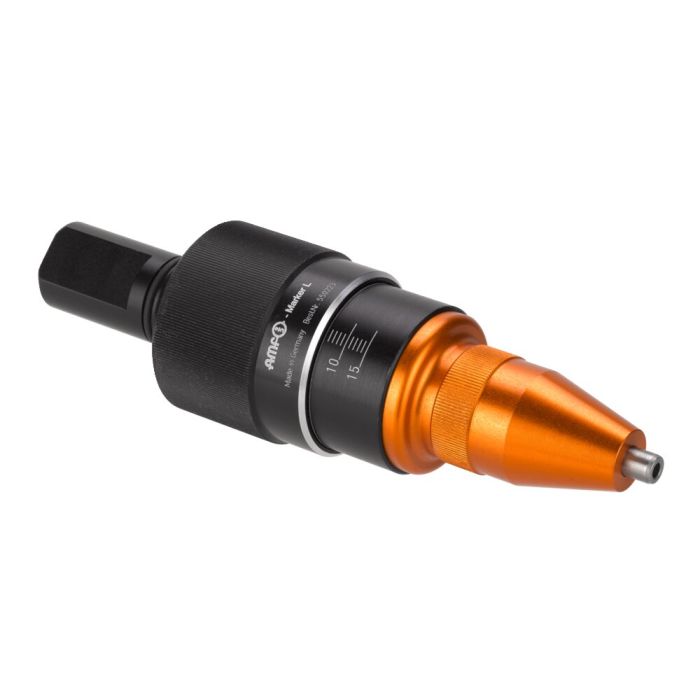

AMF Marker Large

Material och ytkvalitet

AMF‑Marker Large är lämpligt för märkning av flera material, särskilt stål och rostfritt stål.
Ytan på komponenten kan vara ojämn utan att påverka resultatet negativt.

Teckenstorlek och linjebredd

Centrisk märkningsnål används för små tecken och smala linjer.
Excentrisk märkningsnål ger bredare text, framför allt i kombination med maskinspindelns rotation.

Viktig regel för god märkning:
Spindelvarvtal (1/min) / 10 = matningshastighet (mm/min)
Maximalt tillåtet spindelvarvtal: 8 000 1/min

Nåltryck och styckestorlek

Nåltrycket kan justeras externt via justeringsringen även när verktyget sitter uppspänt.
Därför passar AMF‑Marker Large utmärkt för små serier eller styckproduktion.

Egenskaper

Byte och val av nål

Snabbt byte av märkningsnål genom att dra ut den, exempelvis med AMF:s specialtång nr 1530Z.
Centrisk och excentrisk nål finns tillgängligt för AMF‑Marker Large.

Funktionskontroll

Genom valfri pneumatisk mottryckskontroll kan man bekräfta att märkningsnålen är monterad.
Detta gör verktyget mycket lämpligt för automation.

Fördelar

Märkning av flera material, särskilt stål och rostfritt stål, även på ojämna ytor
Centrisk och excentrisk märkningsnål tillgänglig
Extern justeringsring för inställning av nåltryck
Snabbt nålbyte
Funktionskontroll möjlig vid automation

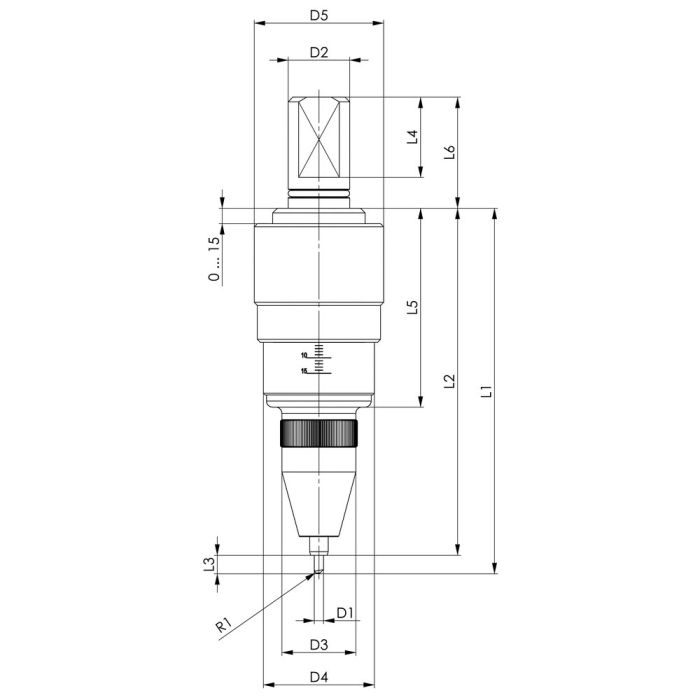

Teknisk data

Artikelnummer 550223

D1 3 mm
D2 20 mm
D3 24 mm
D4 36 mm
D5 42 mm
L1 119 mm
L2 113 mm
L3 6 mm
L4 26 mm
L5 65 mm
L6 36 mm
Vikt 263 g

Passande tillbehör

Märkningsnålar

Artikelnummer 550473
Passar AMF‑Marker Large nr 1560ML
Minsta teckenstorlek ca 2 mm

Artikelnummer 550474
Passar AMF‑Marker Large nr 1560ML
Minsta teckenstorlek ca 4 mm

Artikelnummer 550475
Passar AMF‑Marker Large nr 1560ML
Minsta teckenstorlek ca 5 mm

Artikelnummer 550476
Passar AMF‑Marker Large nr 1560ML
Minsta teckenstorlek ca 6 mm

Artikelnummer 550477
Passar AMF‑Marker Large nr 1560ML
Minsta teckenstorlek ca 7 mm

Specialtång

Artikelnummer 552953
För snabb och säker hantering av märkningsnålar
