2-punkts spännstation

Hydraulisk upplåsning.

Arbetstryck för öppning:
min. 50 bar
max. 60 bar

Anliggningsyta mot spännmoduler: stål, rostfritt och härdat.
Bottenplatta: stål, ohärdad.

Repeterbarhet: < 0,005 mm.

Se storlekar och artikelnummer nedan:

Beskrivning

Observera:
På förfrågan kan fästhål integreras i bottenplattan enligt dina krav.
Rätt snabbkoppling finns under artikelnummer:
– 427872 (hylsa)
– 427856 (plugg)
Installationsanvisningarna ska följas.


Artikelnummer / Utföranden

Artikelnummer: 303263
Storlek: KH20
Indragnings-/låskraft upp till: 2 × 20 kN
Hållkraft: 2 × 55 kN
Vikt: 18 kg

Artikelnummer: 303271
Storlek: KH40
Indragnings-/låskraft upp till: 2 × 40 kN
Hållkraft: 2 × 105 kN
Vikt: 33 kg

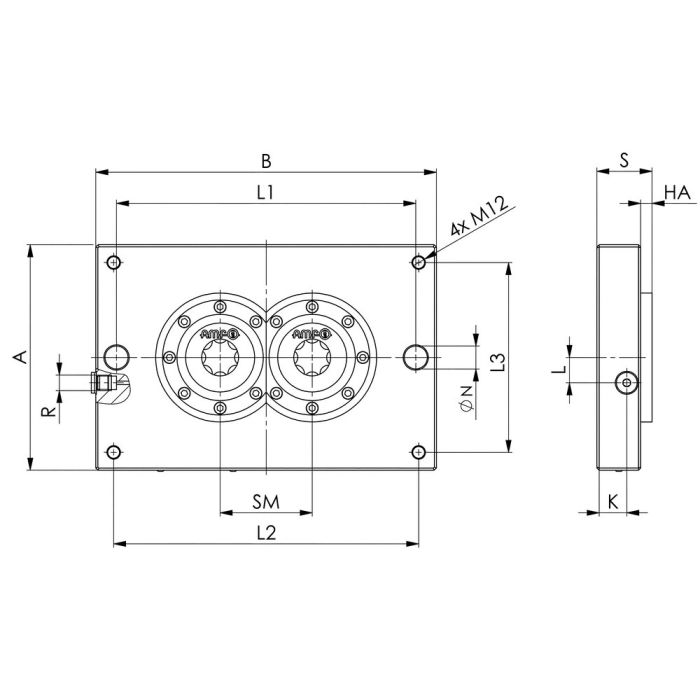

Tekniska data (klartext)

Artikelnummer: 303263
Total längd: 196 mm
Total bredd: 296 mm
Bygghöjd: 10 mm
Kantavstånd / konstruktionsmått: 26 mm
Avstånd främre kant till modulcentrum: 22 mm
Total längd över modulområde: 260 mm
Total längd över ytterkant: 265 mm
Centrumavstånd mellan moduler: 165 mm
Diameter styrhål: 20 mm
Hydraulanslutning: G1/4
Spännvidd: 48 mm
Moduldelning (centrum–centrum): 80 mm

Artikelnummer: 303271
Total längd: 246 mm
Total bredd: 346 mm
Bygghöjd: 15 mm
Kantavstånd / konstruktionsmått: 33 mm
Avstånd främre kant till modulcentrum: 22 mm
Total längd över modulområde: 300 mm
Total längd över ytterkant: 315 mm
Centrumavstånd mellan moduler: 215 mm
Diameter styrhål: 25 mm
Hydraulanslutning: G1/4
Spännvidd: 62 mm
Moduldelning (centrum–centrum): 110 mm


Passande tillbehör

Snabbkoppling, plan tätning G1/4
Artikelnummer: 427872
Max. arbetstryck 300 bar, hylsa

Täcklock för spännstationer
Artikelnummer: 430165
För cylinder- och positioneringshål, storlek M12

Dragbult storlek 40 för M18-ingreppsskruv
Artikelnummer: 554942

Ingreppsskruv
Artikelnummer: 554929
Storlek 40, gänga M18

Luft-hydraulisk pump
Artikelnummer: 426569
Max. arbetstryck 60 bar

Tryckförstärkare
Artikelnummer: 554493
Max. arbetstryck 100 bar


Obs: Även tillbehör passande till andra storlekar finns tillgängliga.
