Lyft magnet OptiMag E

Översikt – Optimag E – Elektroniskt aktiverat hanteringssystem

Elektroniskt omkopplingsbar permanentmagnet (ESPM)

Optimag E är idealisk för fastspänning eller lyft av laster med tjocklek över 10 mm och släta, plana ytor. Systemet finns i rund eller rektangulär utformning och används typiskt i robotapplikationer, pick-and-place-system, transfermaskiner och olika typer av manipulatorer.

ESPM-lyften bygger på permanent magnetisk teknik, där elektrisk ström endast behövs för att slå magneten på eller av.

När magneten väl har aktiverats eller avaktiverats behåller den sitt tillstånd tills ett nytt styrkommando ges. Det innebär att lasten hålls säkert även vid strömavbrott.
Dessutom säkerställer en inbyggd säkerhetskrets att enheten inte kan användas förrän full magnetisering har uppnåtts.

Egenskaper

• Failsafe-funktion: Vid strömavbrott behålls lasten säkert

• Energieffektiv: Ström krävs endast vid till- och frånslag, inte under själva lyftet

• Mycket snabb manövrering: Till-/frånslag sker på mindre än 0,2 sekunder

• Kan styras via tryckknapp, PLC eller robot-/datorgränssnitt

• Modulärt system: En eller flera enheter kan styras från samma kontrollenhet

• Inbyggd säkerhetskrets: Systemet kan inte användas förrän full magnetisering uppnåtts

• Driftspänning: 240 V AC

• Kapslingsklass: IP55

Teknisk specifikation – Optimag E

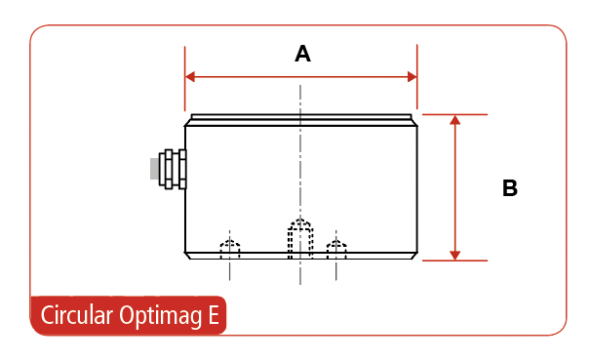

Rund utförande

Artikelnummer: ESPM80C

• Lastprofil: Platt material

• SWL*: 85 kg

• Mått A: 80 mm

• Mått B: 55 mm

• Mått C: –

• Mått D: –

• Egenvikt: 1,5 kg

• Märkström vid 240 V: 3,1

Artikelnummer: ESPM100C

• Lastprofil: Platt material

• SWL*: 150 kg

• Mått A: 105 mm

• Mått B: 55 mm

• Mått C: –

• Mått D: –

• Egenvikt: 3,0 kg

• Märkström vid 240 V: 4,4

Artikelnummer: ESPM125C

• Lastprofil: Platt material

• SWL*: 250 kg

• Mått A: 130 mm

• Mått B: 80 mm

• Mått C: –

• Mått D: –

• Egenvikt: 5,7 kg

• Märkström vid 240 V: 4,4

Artikelnummer: ESPM150C

• Lastprofil: Platt material

• SWL*: 400 kg

• Mått A: 155 mm

• Mått B: 80 mm

• Mått C: –

• Mått D: –

• Egenvikt: 8,0 kg

• Märkström vid 240 V: 11,5

Rektangulärt utförande

Artikelnummer: ESPM284

• Lastprofil: Platt material

• SWL*: 42 kg

• Mått A: –

• Mått B: 83 mm

• Mått C: 40 mm

• Mått D: 80 mm

• Egenvikt: 1,4 kg

• Märkström vid 240 V: 2,8

Artikelnummer: ESPM286

• Lastprofil: Platt material

• SWL*: 49 kg

• Mått A: –

• Mått B: 83 mm

• Mått C: 60 mm

• Mått D: 80 mm

• Egenvikt: 1,9 kg

• Märkström vid 240 V: 5,6

Artikelnummer: ESPM2166

• Lastprofil: Platt material

• SWL*: 97 kg

• Mått A: –

• Mått B: 83 mm

• Mått C: 60 mm

• Mått D: 160 mm

• Egenvikt: 3,8 kg

• Märkström vid 240 V: 11,4

Artikelnummer: ESPM2246

• Lastprofil: Platt material

• SWL*: 146 kg

• Mått A: –

• Mått B: 83 mm

• Mått C: 60 mm

• Mått D: 240 mm

• Egenvikt: 5,9 kg

• Märkström vid 240 V: 14,3

Artikelnummer: ESPM2117H

• Lastprofil: Platt material

• SWL*: 300 kg

• Mått A: –

• Mått B: 130 mm

• Mått C: 75 mm

• Mått D: 170 mm

• Egenvikt: 11,0 kg

• Märkström vid 240 V: 10

Artikelnummer: ESPM2257H

• Lastprofil: Platt material

• SWL*: 450 kg

• Mått A: –

• Mått B: 130 mm

• Mått C: 75 mm

• Mått D: 250 mm

• Egenvikt: 16,5 kg

• Märkström vid 240 V: 16

Artikelnummer: ESPM2347H

• Lastprofil: Platt material

• SWL*: 600 kg

• Mått A: –

• Mått B: 130 mm

• Mått C: 75 mm

• Mått D: 340 mm

• Egenvikt: 22,0 kg

• Märkström vid 240 V: 20

* SWL (Safe Working Load) = maximal tillåten arbetslast vid korrekt användning och optimala materialförhållanden.
