Applikation
Magnetiska plåtstöd från Eclipse Magnetics används för säker och effektiv separering av enskilda stålplåtar eller pressade detaljer från staplade buntar.
De är särskilt utvecklade för tunna ferromagnetiska material, vanligtvis med godstjocklek från 0,2 till 3 mm, och minskar risken för att två eller flera plåtar följer med vid lyft.
Genom att lyckas separera översta plåten från resten av bunten förbättras flöde, hanteringssäkerhet och processeffektivitet, både vid manuell och automatiserad hantering.
Utförande

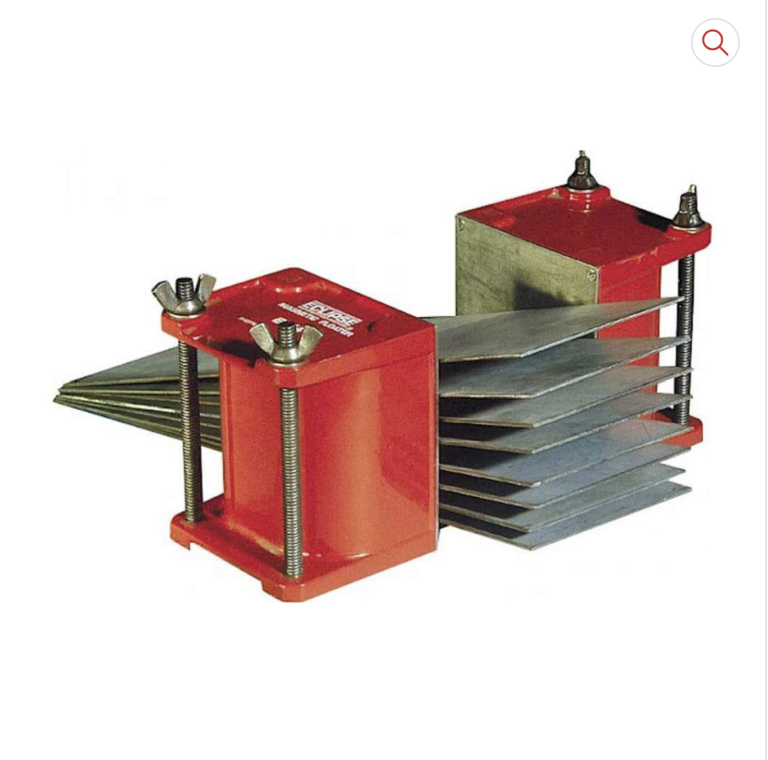

Plåtstöden är utrustade med högeffektiva permanentmagneter i ett kompakt och robust hus.
Magneterna gör att översta plåten kan ”flyta upp” och därmed enkelt separeras från övriga plåtar i stapeln.
För produktion med höga cykeltider eller automatiserade linjer finns även frånkopplingsbara, switchbara modeller.
Ingen extern strömförsörjning krävs.
Egenskaper
Separering av tunna stålplåtar från 0,2 till 3 mm
Permanentmagnet med hög magnetisk styrka
Robust och kompakt konstruktion för industriell miljö
Monteringshål för enkel integration i hanteringssystem
Finns även i switchbart utförande för automatiserade installationer
Typiska användningsområden
Separering av staplade plåtar före laser-, plasma- eller pressbearbetning
Manuell eller automatiserad plåthantering i verkstad och presshall
Pick and place‑applikationer där enkelplock krävs
Förbättrad säkerhet och effektivitet vid hantering av plana ståldetaljer
Bredd 73 mm
Höjd 76 mm
Djup 65 mm
Monteringshål M8
Vikt per par 1,40 kg
Bredd 92 mm
Höjd 102 mm
Djup 76 mm
Monteringshål M8
Vikt per par 3,10 kg
Bredd 113 mm
Höjd 152 mm
Djup 89 mm
Monteringshål M10
Vikt per par 6,75 kg
