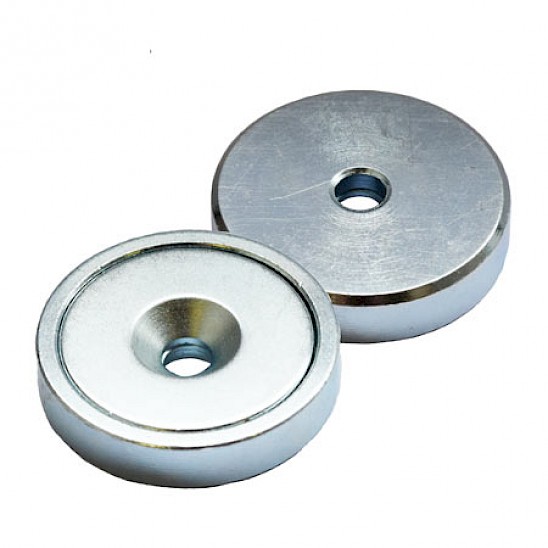

Eclipse Magnetics neodym grunda potmagneter med försänkt hål är högpresterande magnetenheter utvecklade för skruvmontering med låg bygghöjd och mycket hög hållkraft i kompakta eller preciserade applikationer.
Se storlekar och artikelnummer nedan:

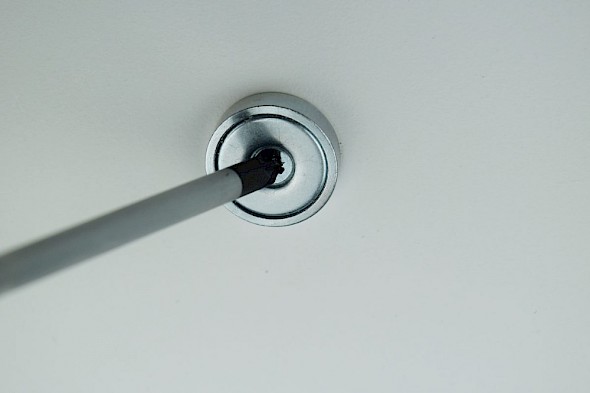

Det centrala försänkta hålet gör att skruvskallen ligger plant med magnetens yta, vilket ger ett snyggt, säkert och platsbesparande montage.
Magneterna är uppbyggda kring en kraftfull neodym‑kärna (NdFeB) som är inkapslad i ett zinkpläterat stålhölje. Stålhöljet skyddar magneten mekaniskt och koncentrerar magnetfältet mot arbetsytan för maximal prestanda. Tack vare den grunda potkonstruktionen lämpar sig magneterna särskilt väl för luckor, stängningar och infästningar där installationsutrymmet är begränsat.
Neodym NdFeB‑kärna med mycket hög hållkraft
Försänkt monteringshål för plan och säker infästning
Zinkpläterat stålhölje för korrosionsskydd och fokuserat magnetfält
Grunt utförande för applikationer med låg bygghöjd
Lämplig för industriella, kommersiella och privata infästningslösningar
Drifttemperatur upp till 80 °C
Skåpsluckor, serviceluckor och kapslingar
Skyltar, displayer och butiksinredning
Avtagbara fixturer, stopp och positioneringshjälpmedel
Allmän skruvmonterad hållning där låg profil krävs
Diameter 10 mm
Tjocklek 4,5 mm
Skruvstorlek M3
Hållkraft 1,3 kg
Nettovikt 0,003 kg
Diameter 13 mm
Tjocklek 4,5 mm
Skruvstorlek M3
Hållkraft 3,0 kg
Nettovikt 0,006 kg
Diameter 16 mm
Tjocklek 4,5 mm
Skruvstorlek M3
Hållkraft 7,5 kg
Nettovikt 0,008 kg
Diameter 20 mm
Tjocklek 6 mm
Skruvstorlek M4
Hållkraft 10,5 kg
Nettovikt 0,017 kg
Diameter 25 mm
Tjocklek 7 mm
Skruvstorlek M4
Hållkraft 16,0 kg
Nettovikt 0,032 kg
Diameter 32 mm
Tjocklek 7 mm
Skruvstorlek M5
Hållkraft 31,0 kg
Nettovikt 0,054 kg
Diameter 40 mm
Tjocklek 8 mm
Skruvstorlek M5
Hållkraft 50,0 kg
Nettovikt 0,094 kg
Diameter 48 mm
Tjocklek 11,5 mm
Skruvstorlek M8
Hållkraft 87,0 kg
Nettovikt 0,200 kg
Angiven hållkraft gäller vid ideal kontakt mot ren och tjock stålplatta. Faktisk hållkraft påverkas av material, ytfinish, tjocklek och eventuella luftgap.
