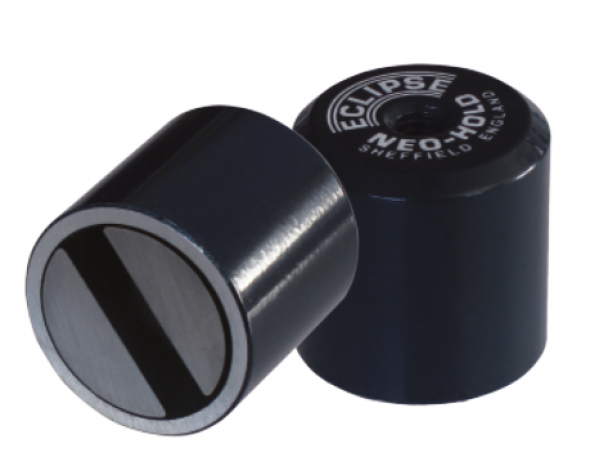

Eclipse Magnetics neodym bi‑pol djupa potmagneter med gängat hål är högpresterande magnetenheter utvecklade för säker komponentinfästning och precisionsspänning.
Se storlekar och artikelnummer nedan:
Magneten är monterad i ett omagnetiskt hölje av aluminium eller mässing och arbetar tillsammans med två cirkulära polstycken av mjukt stål som koncentrerar magnetfältet över den aktiva ytan för maximal hållkraft och stabilitet.

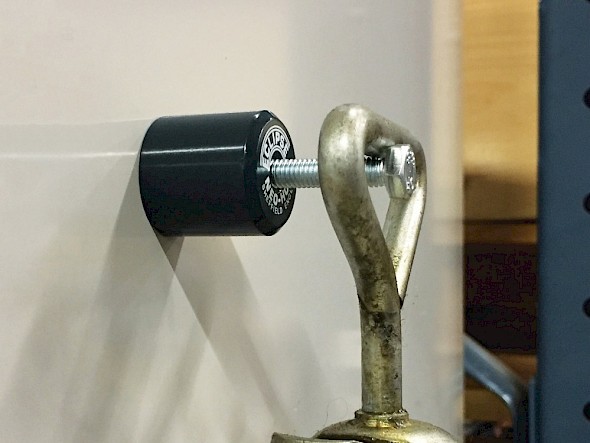

Den bakre gängade infästningen möjliggör enkel och exakt montering i fixturer, jiggar och monteringssystem där repeterbar positionering och tillförlitlig hållning är avgörande. För applikationer där gängad infästning inte är önskvärd finns även ett utförande utan gänga.
Magneterna är tillverkade av nickelpläterad neodym (NdFeB) av kvalitet N35 och levererar mycket hög magnetisk prestanda i kompakt format. Konstruktionen ger stabil funktion vid temperaturer upp till 80 °C, vilket gör dem lämpade för krävande industriella och tekniska miljöer.
Neodym NdFeB‑kärna av kvalitet N35 med hög magnetisk styrka
Bi‑pol konstruktion med två polstycken för fokuserat magnetfält
Djup potdesign för hög hållkraft och stabilitet
Gängat hål för säker och exakt mekanisk infästning
Omagnetiskt hölje i aluminium eller mässing för skydd och hållfasthet
Nickelpläterad magnet för ökad korrosionsbeständighet
Drifttemperatur upp till 80 °C
Lämplig för fastspänning, hållning och precisionsmontering
Diameter 12,7 mm
Höjd 12 mm
Gänga M5
Vikt 10 g
Hållkraft 2,5 kg
Diameter 16 mm
Höjd 16 mm
Gänga M6
Vikt 18 g
Hållkraft 8,0 kg
Diameter 22,2 mm
Höjd 20 mm
Gänga M6
Vikt 40 g
Hållkraft 16,0 kg
Diameter 25,4 mm
Höjd 25 mm
Gänga M6
Vikt 70 g
Hållkraft 25,0 kg
