Invändiga och utvändiga magnetiska svetsvinklar

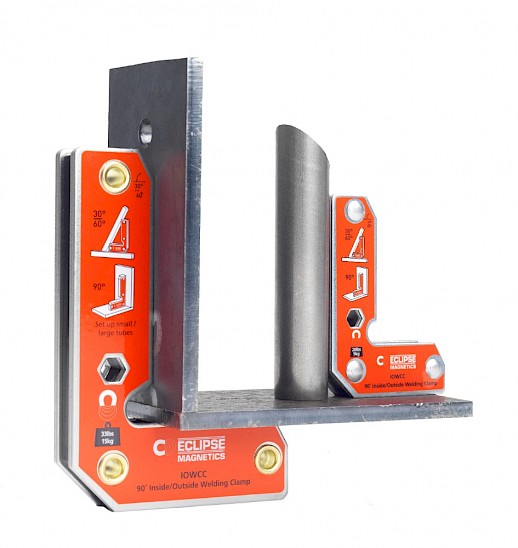

Eclipse Magnetics invändiga och utvändiga magnetiska svetsvinklar är utvecklade för snabb, exakt och flexibel positionering av ståldetaljer vid montering och punktsvetsning. Med magnetiska anliggningsytor på både insidan och utsidan möjliggör vinklarna säker fastsättning runt rör, profiler, plåt och fyrkantsmaterial – vid både inre och yttre hörn.

Svetsvinklarna ger fasta stödvinklar på 30°, 60° och 90°, vilket gör dem lämpliga för ett brett spektrum av fixturer och arbetsmoment. Förberedda monteringshål gör det möjligt att länka samman flera enheter för större fixtursystem, och ett sexkantshål ger hävstång vid lossbrytning när magnetkraften är hög.

Produkten levereras i kompakta 2‑pack med två olika hållkraftsvarianter, vilket ger flexibilitet och precision i verkstad, produktion och metallbearbetning.

Egenskaper

Magnetisk hållning på både invändig och utvändig anliggningsyta
Fasta vinkelstöd vid 30°, 60° och 90°
Oberoende magnetfält för säker positionering av inner‑ och ytterhörn

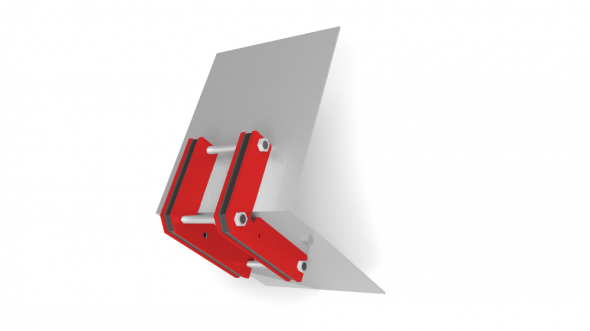

Monteringshål för sammankoppling av flera svetsvinklar

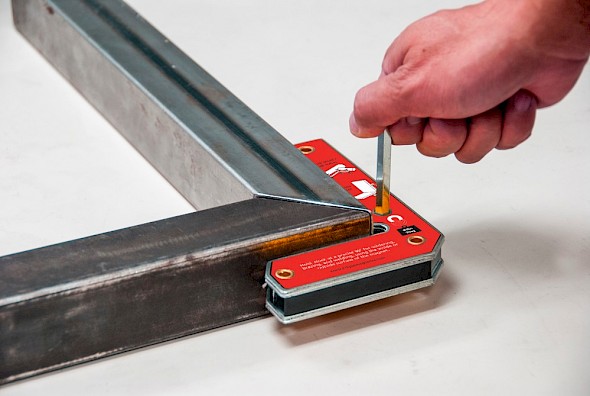

Sexkantshål för enkel lossbrytning med verktyg
Levereras i praktiskt 2‑pack
Finns i två storlekar med olika hållkraft

Typiska användningsområden

Positionering av plåt, rör, profiler och massivt material vid punktsvetsning
Tillverkning av inre och yttre hörn i runda rör, fyrkantsprofiler och ramverk
Förberedelse av fixturer och jiggar i produktion
Svets‑ och monteringsarbeten där traditionella tvingar är långsamma eller svåra att använda
Verkstad, underhåll och metallindustri

Teknisk data

Artikelnummer IOWCC – liten

Vinklar 30°, 60°, 90°
Höjd 75,5 mm
Bredd 52 mm
Tjocklek 14 mm
Vikt 0,13 kg
Hållkraft 9 kg

Artikelnummer IOWCC – stor

Vinklar 30°, 60°, 90°
Höjd 125 mm
Bredd 85 mm
Tjocklek 18 mm
Vikt 0,415 kg
Hållkraft 15 kg
