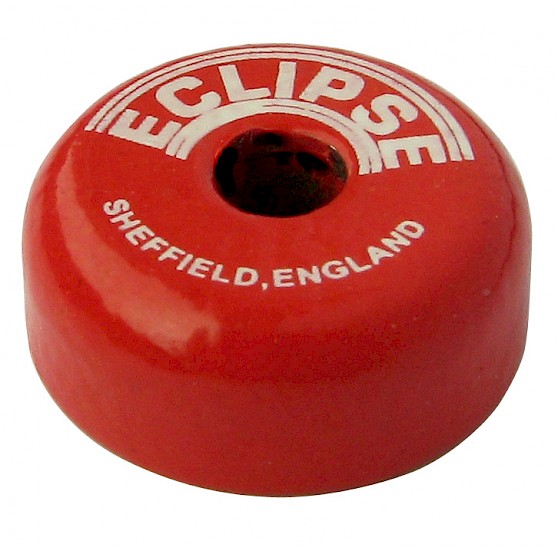

Eclipse Magnetics Alnico grunda potmagneter är kompakta magnetenheter med låg bygghöjd, utvecklade för precisionshållning och positionering i applikationer där utrymmet är begränsat och där höga temperaturer förekommer.
Se storlekar och artikelnummer nedan:
Varje magnet består av en precisionsbearbetad Alnico‑kärna innesluten i ett hållbart hölje av mjukt stål, vilket både fokuserar magnetfältet och skyddar magneten mekaniskt.
Den grunda designen ger stabil magnetisk prestanda även vid begränsat installationsutrymme. De försänkta monteringshålen möjliggör plan och säker infästning i fixturer, jiggar och maskindetaljer. Magneterna bibehåller sin magnetstyrka och tillförlitlighet vid temperaturer upp till 450 °C, vilket gör dem särskilt lämpade för krävande industriella miljöer.
Egenskaper
Låg profil för applikationer med begränsat utrymme
Försänkt monteringshål för plan och säker infästning
Precisionsbearbetad Alnico‑kärna med långvarig magnetisk stabilitet
Stålhölje som koncentrerar magnetfältet och skyddar mot slag
Hög temperaturtålighet upp till 450 °C
Lämplig för jiggar, fixturer och positioneringslösningar
Diameter 19,0 mm
Höjd 7,5 mm
Håldiameter 4,5 mm
Skruvtyp M3 försänkt
Nettovikt 0,016 kg
Hållkraft 3,0 kg
Diameter 28,5 mm
Höjd 8,5 mm
Håldiameter 5,2 mm
Skruvtyp M4 försänkt
Nettovikt 0,042 kg
Hållkraft 5,0 kg
Diameter 38,1 mm
Höjd 10,35 mm
Håldiameter 5,2 mm
Skruvtyp M4 försänkt
Nettovikt 0,094 kg
Hållkraft 13,0 kg
