Eclipse Magnetics Alnico djupa potmagneter med gängat hål är robusta magnetenheter utvecklade för hållning, fixering, gripning och fastspänning i industriella applikationer.
Se storlekar och artikelnummer nedan:

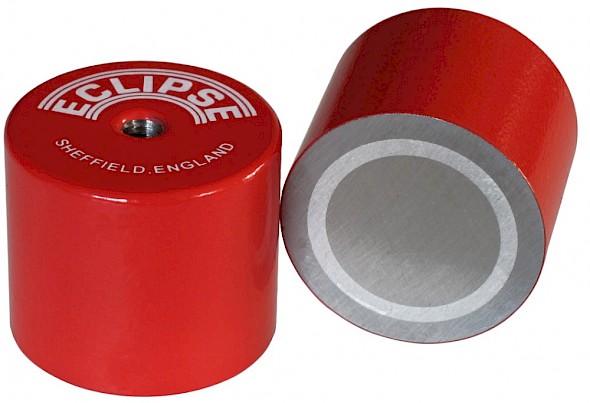

Varje magnet är uppbyggd kring en högkvalitativ Alnico‑kärna som är inkapslad i ett djupgående hölje av mjukt stål. Konstruktionen koncentrerar magnetfältet mot den aktiva ytan och ger hög och stabil hållkraft.
Den djupa potkonstruktionen ger mekaniskt skydd åt magneten och säkerställer tillförlitlig funktion även i krävande miljöer. Magneterna klarar temperaturer upp till 220 °C och är försedda med invändig gänga, vilket möjliggör säker och flexibel montering i fixturer, jiggar, maskiner och verktygssystem.
Djup potkonstruktion som fokuserar magnetfältet för maximal hållkraft
Invändig gänga för säker bultmontering
Alnico‑legering med stabil magnetisk prestanda
Temperaturtålig upp till 220 °C
Robust stålhölje som skyddar mot mekanisk påverkan
Brett urval av storlekar för både lättare och tyngre applikationer
Fastspänning och arbetsstyckeshållning i produktion och montering
Jiggar och fixturer där gängad montering krävs
Positionering och fixering av ståldetaljer
Applikationer med förhöjd temperatur, exempelvis ugnar och svetsfixturer
Allmänna håll‑ och fixeringsuppgifter i verkstad och automation
Diameter 9,5 mm
Höjd 15 mm
Gänga M3
Hållkraft 1,0 kg
Diameter 12,7 mm
Höjd 15,9 mm
Gänga M4
Hållkraft 2,0 kg
Diameter 17,5 mm
Höjd 16 mm
Gänga M6
Hållkraft 2,65 kg
Diameter 20,5 mm
Höjd 19 mm
Gänga M6
Hållkraft 4,0 kg
Diameter 27 mm
Höjd 25 mm
Gänga M6
Hållkraft 6,1 kg
Diameter 35 mm
Höjd 30 mm
Gänga M6
Hållkraft 14,75 kg
Angiven hållkraft gäller vid ideal kontakt mot tjock stålplatta. Faktisk hållkraft påverkas av material, ytfinish, tjocklek och monteringsförhållanden.
