Snabb och exakt fastspänning för slipning och bearbetning av komponenter.
Se storlekar och artikelnummer nedan:

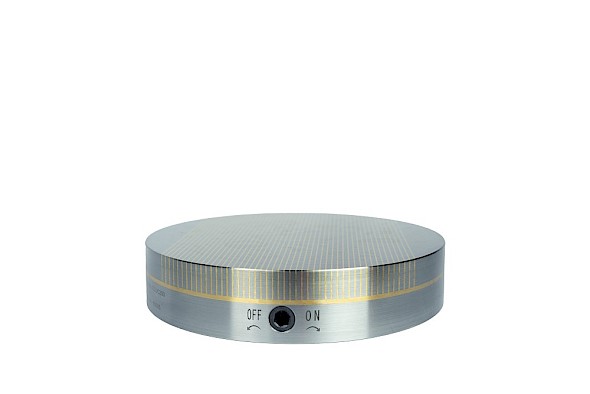

Universal permanent magnetchuck är konstruerad för att leverera maximal och jämn hållkraft över ett brett spektrum av materialtjocklekar, geometrier och dimensioner. Den cirkulära Universal-chucken eliminerar i praktiken behovet av flera olika chucktyper genom att kombinera hög flexibilitet med konsekvent prestanda.
Det universella polmönstret (1 mm mässing / 3 mm stål) säkerställer säker fastspänning av både små och tunna detaljer samt större och tjockare arbetsstycken. Serien utgör ett effektivt alternativ till manuella klämmor och mekaniska fixturer.
Utrustad med högintensiva neodymmagneter genererar Universal-chucken upp till 80 N/cm² hållkraft (beroende på applikation och material).
Den helmetalliska toppskivan koncentrerar magnetisk energi direkt till chuckytan, vilket optimerar kraftöverföringen och säkerställer stabil uppspänning även vid krävande bearbetning.
Möjlighet till partiell magnetisering av toppskivan
Finjustering av arbetsstyckets position före full aktivering
Exakt och repeterbar uppspänning
Universal-chucken är konstruerad för lång livslängd även i krävande produktionsmiljöer. Konstruktionen möjliggör bearbetning från fem sidor, vilket maximerar tillgängligheten till arbetsstycket och minskar behovet av ompositionering.
Både rektangulära och cirkulära utföranden levereras med integrerade fästpunkter för säker montering på respektive maskinbord.
Samtliga modeller är utrustade med universellt polmönster och högpresterande neodymmagneter. Dimensionerna nedan avser cirkulärt utförande.
Typ: Cirkulär
Diameter: 100 mm
Höjd: 48 mm
Vikt: 3 kg
Typ: Cirkulär
Diameter: 125 mm
Höjd: 48 mm
Vikt: 5 kg
Typ: Cirkulär
Diameter: 160 mm
Höjd: 48 mm
Vikt: 9 kg
Typ: Cirkulär
Diameter: 200 mm
Höjd: 52 mm
Vikt: 13 kg
Typ: Cirkulär
Diameter: 250 mm
Höjd: 52 mm
Vikt: 20 kg
